В выражении «теплый и уютный дом» неслучайно первым упоминается слово «теплый». Для жителей северных широт это важнейшая характеристика. Именно поэтому пол с подогревом очень популярен у нас в Беларуси — конструкцию устанавливают и в загородных домах, и в городских квартирах.
Существует два варианта теплого пола: водяной и электрический. Преимущества обоих видов нагревательных приборов — мягкое, комфортное тепло, излучаемое, по сути, большой нагревающей панелью, в которую превращается пол помещения. Чаще всего теплый пол применяют в ванных комнатах, прихожих и на кухне — там, где в качестве напольного покрытия часто укладывают плитку.
На Поверхности
Обычно теплый электрический теплый пол сочетают с керамогранитом, поскольку этот материал хорошо проводит тепло. В качестве финишного покрытия также может быть использован линолеум и даже ковровое покрытие. Допустимы и покрытия из дерева: паркет, паркетная доска, ламинат. Последние два прекрасно «уживаются» с теплым полом за счет своих конструктивных особенностей. Однако опытные строители советуют все же выбирать для ламината кабельный теплый пол с пониженной линейной мощностью — 8-10 Вт/м.
Использовать в качестве напольного покрытия штучный паркет также возможно, однако в этом случае необходимо более внимательно ухаживать за полом, в частности следить за постоянством тепла и влажности в помещении. Отслеживание параметров стоит доверить автоматическому термостату, который обычно крепится на стене. Данные о температуре
в комнате поступают от термодатчика, а подача тепла регулируется в зависимости от полученных от него сведений.
Электрический пол может быть разным: кабельным, стержневым карбоновым или пленочным.
ВАЖНО ЗНАТЬ:
Если теплый пол будет основным типом обогрева, то в зависимости от габаритов помещения потребуется мощность 150-180 Вт/кв. м. Если дополнительным, то примерно 110-130 Вт. А вот при обогреве деревянного покрытия мощность не должна превышать 100 Вт. Шаг укладки кабеля в сантиметрах рассчитывается по формуле (100 х S)/L, где S — площадь обогрева, поверхность, на которую укладывается нагревательный кабель, a L — это длина кабельной секции.
Тепло по Проводам
Система обогрева на основе нагревательного кабеля на сегодняшний день получила наибольшее
распространение. При использовании кабеля высота пола поднимается примерно на 4-6 см (диаметр кабеля 5-6 мм, толщина стяжки 3-5 см). К этому следует добавить и толщину финишного покрытия.

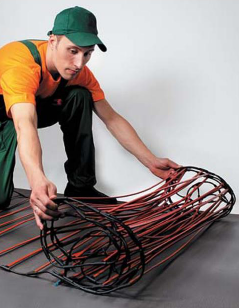

Электрический теплый пол продается в виде секций, которые укладывают на свободную поверхность пола, туда, где потом не будет стоять мебель или другие предметы. Крайне важно перед укладкой секций грамотно применить изолирующие материалы, которые впоследствии будут экранировать тепло, не давая ему уйти вниз.
Монтаж кабельного пола в квартире состоит из нескольких этапов. Сначала секция электрического подогрева укладывается на очищенную и выровненную плиту перекрытия. Поверх нее кладут слой жесткого теплоизоляционного материала толщиной 50-100 мм, на котором устраивается первая стяжка. На бетонной поверхности, не дожидаясь ее полного высыхания, располагают отрезки монтажной ленты или армирующую конструкцию из проволоки для последующей фиксации кабеля. После этого по намеченному контуру укладывают кабель. Затем делается вторая бетонная стяжка толщиной 30-70 мм, а по периметру помещения в нижней части стен прокладывают полосы теплоизоляции, предотвращающие деформацию пола в результате теплового расширения бетона. И в завершение поверх стяжки укладывают финишное покрытие.
Особенность монтажа кабельной системы в городских квартирах с невысокими потолками состоит в том, что в этом случае применяют тонкую стяжку и чаще всего отказываются от использования теплоизоляции. Кабель раскладывается змейкой или спиралью и закрепляется прямо на старом напольном покрытии. Сверху вместо стяжки наносят слой плиточного клея, которому дают просохнуть в течение одного-двух дней. Дальше укладываютфинишное покрытие или же
кладут плитку прямо на только что нанесенный клей.
Монтаж кабельного теплого пола чаще всего доверяют специалистам. При самостоятельных работах следует помнить о том, что нельзя укорачивать кабельные секции, заменять монтажные провода, нарушая целостность соединительной муфты, вносить какие-либо изменения в конструкцию термостата и никогда, даже на короткое время, включать в сеть секции нагревательного кабеля, свернутые в бухту. Все работы по диагностике и ремонту секций, матов и терморегуляторов производят при отключенном питании.

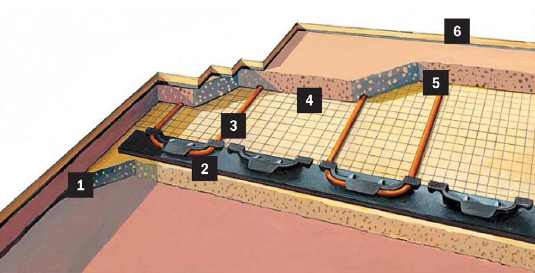

Устройство кабельного теплого пола:
1 — стяжка перекрытия или теплоизоляция; 2 — крепление; 3 нагревательный кабель; 4 - монтажная сетка; 5 - цементно-песочная стяжка; 6 - финишное покрытие
Квадратная Размётка

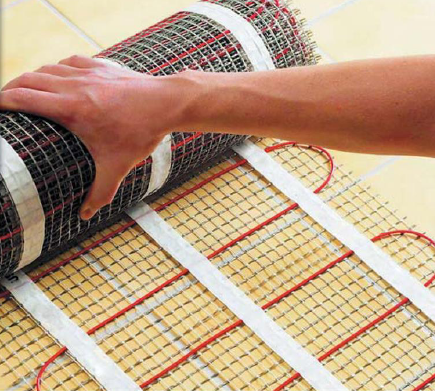

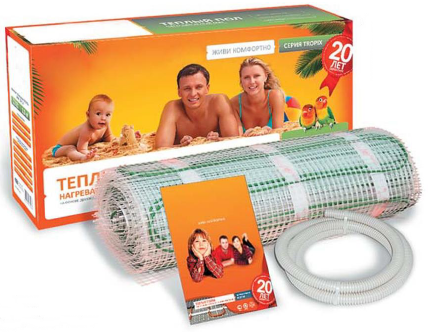

Упрощает задачу монтажа электрического кабельного пола использование нагревательных матов, в которых на полимерную основу уже с определенным шагом уложен кабель. При выборе тонкого нагревательного мата пол поднимется всего на 1-2 см (диаметр кабеля 3 мм плюс слой плиточного клея и толщина собственно покрытия). Как правило, кабели
для нагревательных матов отличаются малой толщиной, повышенной плотностью и стойкой изоляцией. Укладывают их без заливки стяжкой непосредственно под напольное покрытие, в слой плиточного клея.
Нагревательные маты, так же как и кабель, различаются по своей мощности. Исходить при расчетах следует из площади помещения. Чтобы правильно определить необходимый вам уровень тепла нагревательной секции, лучше доверить выбор модели грамотному специалисту организации, продающей такое оборудование. При приобретении нагревательного мата следует обратить внимание на гарантийный срок (в этот период кабели будут обслуживаться и заменяться бесплатно) и на наличие сертификатов экологической и пожарной безопасности.
Подпольные Лучи
Также на рынке появились карбоновые тепломаты, в которых в качестве нагревательного элемента выступают параллельно уложенные карбоновые стержни. Каждый стержень представляет собой пластиковую трубку с полостью, залитой полимеризированным мелкодисперсным графитом, который и является выделяющим тепло композитным материалом.
Преимущество такой системы обогрева — ее более тонкая саморегуляция. Например, карбоновый тепломат способен самостоятельно увеличить мощность
в области дверей в прихожей или возле окна, что, конечно же. повышает комфорт эксплуатации. А его свойство снижать мощность в случае если на полу стоит, например, мебель, помогает экономить электроэнергию.
Карбоновые маты соединяются между собой параллельно электрическим проводом. Каждая из двух токоведущих жил мата (ноль/фаза)
зачищается и соединяется с проводом специальной гильзой. Высота заливки плиточным клеем, наливным полом или цементной стяжкой может быть от 1,5 до 3 см. Работают маты по принципу лучистого тепловыделения (у кабельных систем оно конвективное) и в силу этого более экономичны. Инфракрасное излучение нагревает не воздух, а непосредственно тело человека и предметы, находящиеся в помещении. При этом среда тоже нагревается, но уже от нагретых предметов, что обеспечивает равномерность прогрева пространства.
Пониженная турбулентность воздуха в помещениях, где использованы карбоновые стержни, ограничивает подвижность частиц пыли, поэтому такие полы являются гипоаллергенными.
Покрытые Плёнкой

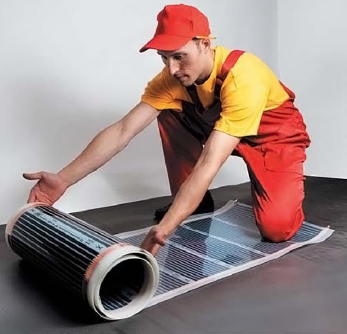

Еще одна разновидность лучистой системы тепловыделения — пленочные электрические нагреватели. Нагревательная пленка, как правило. состоит из двухслойной термостойкой пластиковой пленки, внутри которой герметично запаяна хлопковая сеть с нанесенными на нее графитовыми нановолокнами. Ток проводят многожильные медные нити, которые расположены вдоль двух сторон по всей длине полотна. При прохождении по ним электрический ток преобразуется в инфракрасные лучи. Плавную регулировку температуры пола в помещении от 0 до +60 °С (рекомендовано +22... +24 °С) обеспечивает электронный термостат, который и является основным регулирующим устройством для установки необходимой температуры.
Для монтажа пленочных электрических нагревателей требуется раскрой пленки. Обычно материал имеет стандартную ширину 1000,1300 или 1500 мм. На каждом рулоне через 20 см могут быть нанесены пунктирные линии, но можно отрезать пленку и между ними. По ее краям расположены металлические контактные жилы. Резка производится обычными канцелярскими ножницами или ножом. Необходимо прожечь материал основы, в который они упакованы, что- бы обеспечить доступ к этим жилам. Это можно сделать высокотемпературным строительным феном или обычным паяльником. Следующий шаг — очистка места контакта от пластиковых наплавлений. которые могли там образоваться. Подготовить многожильный медный провод следует, сняв с него примерно 50 мм изоляции и скрутив. В место контакта вставляют зачищенный провод и обматывают его вокруг токоведущих жил пленки. Далее осуществляется спайка, для чего надо залить место контакта небольшим количеством припоя. После того как он застынет, место контакта с обратной стороны проклеивают кусочком сырой резины. Далее нужно нанести слой жидкого пластика на место контакта и, пока он не застыл, наклеить сырую резину с лицевой стороны. Кромочной лентой изолируется линия среза. Именно пленочный обогрев является самым равномерным и рекомендован для укладки под штучный паркет.
Очень тонко регулируется размер пола за счет небольшого шага обогревательных элементов в самой пленке — не приходится покупать лишних сантиметров. К цене самой пленки следует добавить стоимость одного или нескольких терморегуляторов.
Наталья ИВАНОВА
