Воздушный ввод электрики

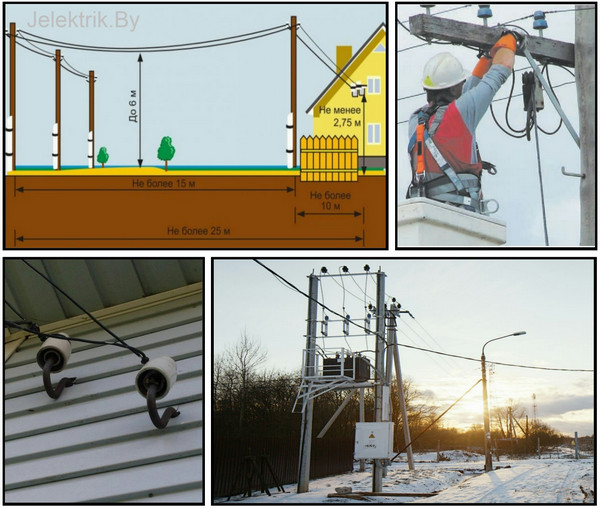

Подвод электричества к дому от воздушной линии

Если ввод электричества в частный дом реализуется с использованием отдельных проводов, либо несамонесущих кабелей, для их закрепления применяются фарфоровые, стеклянные или полимерные изоляторы.

В случае, когда электрификация строения осуществляется при помощи самонесущих кабелей типа СИП, для их монтажа используются специальные аксессуары, которые приобретаются в необходимом количестве отдельно от кабеля на месте его продажи.

Электрика в частном доме

До недавнего времени в процессе монтажа использовались преимущественно отдельные провода для выполнения ответвлений от воздушных линий. В качестве ввода в здание выступали изолированные проводники, проложенные внутри полутвердой трубы. Снаружи здания ввод окольцовывали при помощи воронки, а внутри для этих целей использовалась втулка.

Несмотря на то, что для прокладки проводников, идущих со столба, делается в стене одно общее отверстие, каждый из них должен помещаться в отдельную трубу. При всем этом, именно самонесущий кабель специалисты считают наиболее подходящим выбором при выполнении ввода электричества в дом.

Правила подводки кабеля от воздушной линии к строению

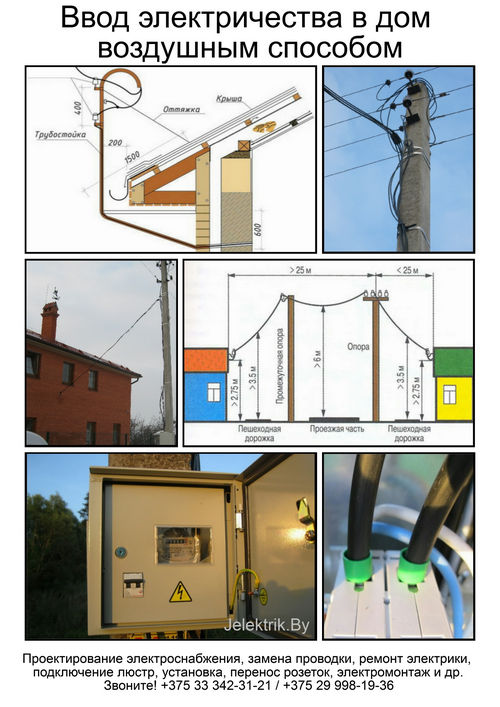

В процессе выполнения ввода электричества в дом не допускается превышение максимального расстояния от вводного устройства до столба ВЛ, которое составляет 25 метров. В случае же, когда это расстояние превышает указанное значение, технология требует установки промежуточной опоры. При этом в местах движения автотранспорта минимальная высота прохождения кабеля должна составлять, как минимум, 6 метров. В то же время, в самом низком месте над пешеходными дорожками кабель должен проходить на высоте не менее 3,5 метров над поверхностью земли. Также в обязательном порядке обеспечивается отсутствие под линией деревьев и другой высокой растительности.

Вне зависимости от того, какую толщину имеют стены здания, а также какой способ монтажа изоляторов/аксессуаров используется, между токоведущими жилами и выступающими элементами верхней части дома (свес крыши или балкон) должно быть соблюдено соответствующее расстояние. Его минимальное значение составляет 0,2 метра. Если в процессе монтажа ответвления в качестве токоведущих жил используются алюминиевые изолированные проводники, то для их соединения с линейными проводами на опоре применяют специальные зажимы, либо скрутку.

Если ввод выполняется в низкое строение, то кабель заводят через крышу с использованием трубостойки. При этом между проводниками и крышей соблюдается минимальное расстояние в 2 метра, а сама трубостойка должна быть соединена с заземляющим контуром. В некоторых случаях специалисты реализуют ввод в низкое строение с подставной опоры. В таком исполнении для спуска по столбу предпочтительно использовать стальную трубу в качестве защитного кожуха для токоведущей жилы.

Что касается требований, предъявляемым к самим проводникам ввода, то на участке от столба до монтажных изоляторов не допускается наличие соединений. То есть, токоведущая жила должна быть цельной и подключаться непосредственно к электрическим контактам автоматического выключателя или счетчика.
