Как правильно рассчитать потребляемую мощность, сечения кабеля и номинал автоматического выключателя?

Услуги электриков в Минском районе

Очень часто нам задают вопрос, какой кабель проложить до квартиры, дачи или от щита до электрооборудования. Большинство электромонтажных организаций предпочитает не отвечать на такие вопросы по телефону, ссылаясь на сложность в расчётах. В интернете так же мало освещается эта тема или о ней написано такими заумными фразами, что не каждый электромонтажник разберётся в премудростях. Мы постараемся описать данную проблему так, чтобы любой «школьник» смог профессионально определить подходящее сечение кабеля и выбрать параметры автоматического выключателя (автомат, УЗО, дифавтомат).

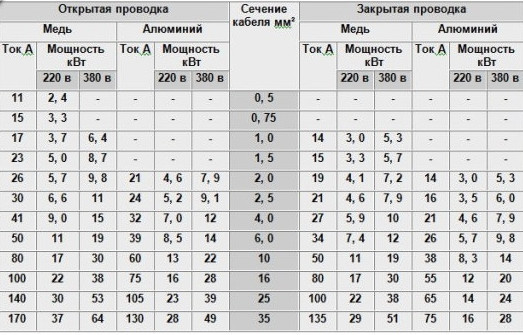

Таблица расчёта сечения кабеля в зависимости от нагрузки

Услуги электрика в Минске



Первым делом надо подсчитать общую нагрузку потребляемой электроэнергии.

Что это такое и с чем её едят? Каждый электроприбор (чайник, телевизор, компьютер, утюг, стиральная машина, холодильник, люстра и тд.) имеет свою потребляемую мощность (она указана на табличках вышеперечисленного электрооборудования). Берём чистый лист бумаги и переписываем всё электрооборудование, которое будет питаться от прокладываемого кабеля. Обязательно подумайте, какое электрооборудование вы предполагаете купить в будущем, так как надо подсчитать таким образом, чтобы через год не выполнять демонтаж и электромонтаж заново для обеспечения работоспособности кабеля с дополнительными нагрузками.

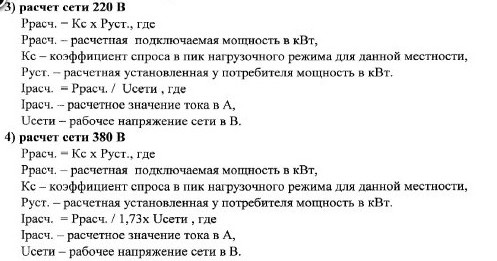

Предположим, что у вас, после долгих передвижений телевизоров, холодильников, стиральных машин и осмотра других электроприборов, вышла суммарная нагрузка в 15000 Вт (считается путём сложения). Так как в подавляющем большинстве квартир разрешается использовать напряжение 220 В, а не 380 В, то мы будем вести расчёт на однофазную систему электроснабжения. Теперь надо подумать, сколько электрооборудования вы будете включать одновременно. Обязательно вспомните 31 декабря, когда у вас включены почти все электроприборы (чайник, электрическая духовка, стиральная машина, посудомоечная машина, миксер, микроволновая печь, пылесос, два телевизора и все люстры, бра, утюг). Получается довольно внушительная цифра, и вы кричите, что ни в коем случае не включите всё одновременно, но ведь можете включить. Сумму 15000 Вт мы умножаем на коэффициент одновременности 0.7 (70 %), получается 10500 Вт (15000 х 0.7 = 10500). Итак, после всех пересчётов у нас вышло, что вам требуется 10500 Вт.

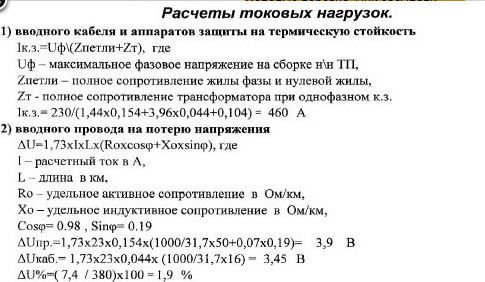

Теперь давайте определимся, какой автоматический выключатель (вводной автомат, УЗО) вам нужно установить на питающий кабель (вводной кабель). Берём полученную сумму нагрузки 10500 Вт и делим её на напряжение 220 В – получаем 47.73 А (10500 : 220 = 47.73) и округляем до 48 А. Так как в продаже не существует автоматических выключателей на 48 А, то мы берём 50 А. Можно взять 40 А, но тогда вы уменьшаете себе возможность использовать предполагаемую нагрузку. Для проверки вы можете всё проделать в обратном порядке и подсчитать, сколько у вас выйдет, если поставить 40 А выключатель (40 х 220 = 8800) или (50 х 220 = 11000).

Вводной кабель – это артерия энергосистемы, и его надо выбрать таким, чтобы не было стыдно и обидно за прожитые годы. Есть два вида кабеля – алюминиевый и медный. Мы рассматриваем только медный, так как алюминиевый по своим техническим данным во много раз хуже по проводящим характеристикам и вообще запрещён для электромонтажа. Кабель обязательно должен быть трёхжильным, потому что система электроснабжения помещений и электрооборудования требует заземления. Вам надо определиться с вариантом электромонтажа вводного кабеля – открытая проводка или закрытая. Для определения сечения кабеля мы прикрепляем к этой статье таблицу и вы спокойно по ней можете узнать его. Открытая проводка, медь, ток 50 А, 220 В, мощность 11 кВт (11000 Вт), сечение кабеля 6 мм2. Если вы возьмёте сечение 10 мм2, то в будущем вам не придётся задумываться над увеличением мощностей, так как ваш вводной кабель проложен с запасом на увеличение мощности.
