Согласно статистике, некоторые пожары происходят по причине замыкания в неисправной электропроводке. Потому для каждой электросети является обязательным условием применение специальных защитных автоматов.
Но автомат автомату рознь, и обычная модель стандартного автомата защиты установленная в большинстве домов и квартир Минска, отреагирует только на перегрузку в защищаемой сети или короткое замыкание, чем далеко не ограничивается перечень возможных аварийных ситуаций для электрической проводки.
Нередкой причиной возгорания являются утечки электротока, которые появляются в результате повреждения изоляции или ее пересыхания из-за длительного использования. Обычный автомат, предназначением которого является срабатывание при электротоке силой более десяти ампер, не «заметит» утечку в пятьсот миллиампер. А такой силы тока вполне достаточно для воспламенения опилок или других легковоспламеняющихся материалов.
Вот для обнаружения такого рода утечки токов и используется специальное устройство защитного отключения (УЗО). Кроме предупреждения воспламенения, УЗО может защитить человека от удара электротоком. Бытовой УЗО (устройство защитного отключения) настроен на отключение питания сети при утечке более десяти миллиампер. Это выше минимума, который человек может ощутить (равный пяти миллиамперам), но и не опасно для здоровья.

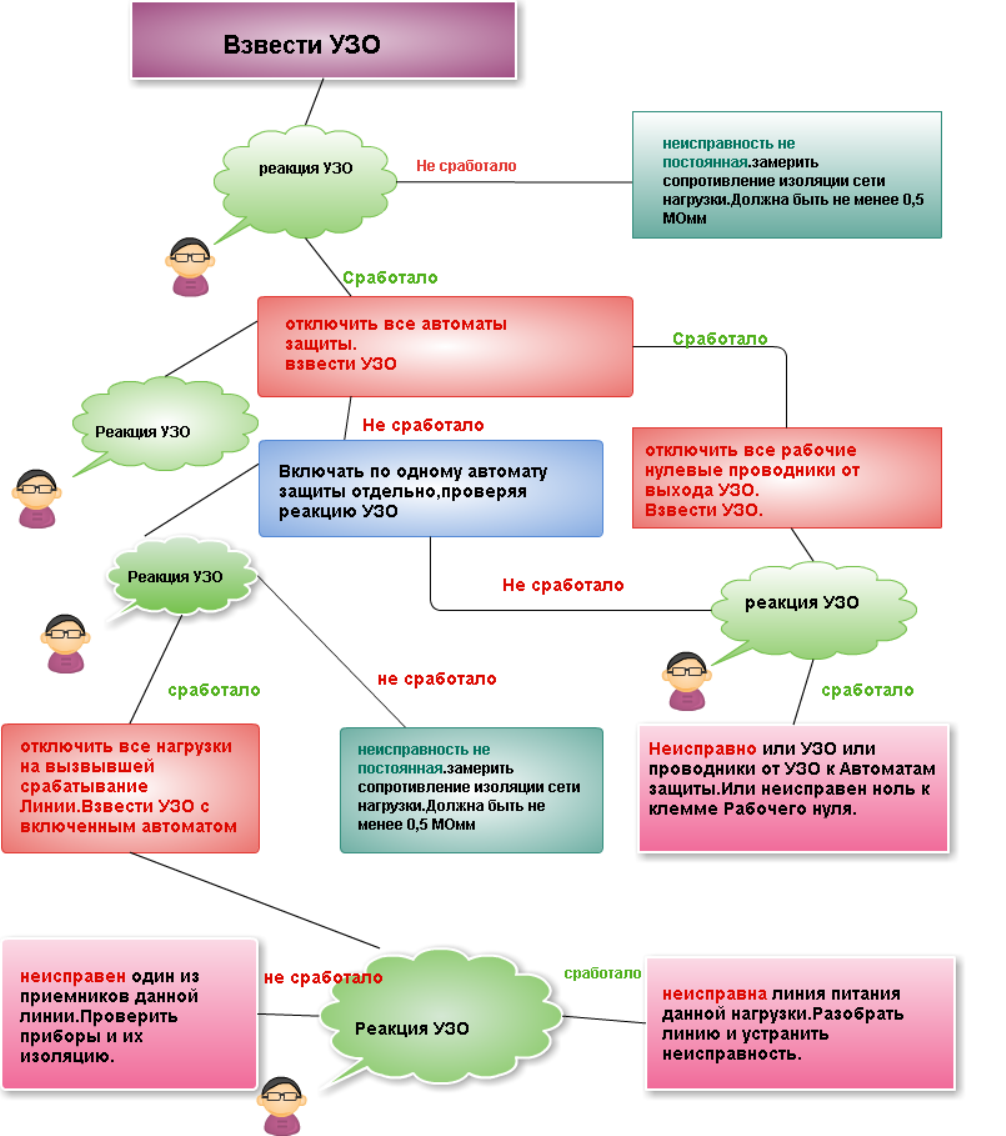

Схема поиска причин срабатывания УЗО:
Если попытаться упрощённо описать конструкцию УЗО, то она представляет собой ферримагнитный сердечник с 3-мя обмотками. Среди них есть токопроводящая и токоотводящая обмотки, функция которых состоит в наведении в сердечнике направленных в противоположные стороны магнитных потоков. Именно в определении разницы сил этих потоков и заключён принцип действия устройства защитного отключения. При отсутствии утечек сила потоков равна, и разница между ними равна нулю.
Если же возникает ток утечки, то появляется и ЭДС (электродвижущая сила) в обмотке управления и срабатывает реле, обесточивая защищаемую проводку.
Все УЗО делятся на два типа:
Электромеханические устройства. Они очень дорогие, но имеют одно солидное преимущество – они гарантированно сработают, независимо от того, какое напряжение в сети.
Электронные УЗО гораздо дешевле, но не дают твердой гарантии работы при низком напряжении в электросети. Это происходит из-за того, что роль магнитоэлектрического элемента играет компаратор или стабилитрон. Именно электронные компоненты и являются основной причиной того, что УЗО данного типа зависят от сети.
Тем не менее, установка УЗО любого типа поможет предотвратить возгорание и даже спасти человеческую жизнь, защитив от удара электрическим током.
