По причине постоянного расширения строительства жилищного фонда в нашей стране и реконструкции зданий старой постройки владельцам квартир зачастую приходится самостоятельно осваивать технологии выполнения электрического монтажа на бытовом уровне. Эти знания и навыки позволяют создать индивидуальную, отвечающую всем запросам пользователя электрическую схему, что делает ее более подходящей альтернативой типовой схеме, которая разрабатывалась для среднего потребителя.
Выбор места расположения электрощитка
Как известно, электрический щиток представляет собой место подключения питающего кабеля к счетчику и его дальнейшего распределения по потребителям, размещенным в квартире. Поэтому правильная сборка щитка подразумевает составление проекта, предусматривающего реализацию определенных потребностей в каждом помещении. Другими словами, вся суть проекта сводится к выбору места размещения электрощитка. В отличие от советских времен, когда щиток было принято устанавливать на лестничной площадке, на сегодняшний день его монтаж выполняют непосредственно в квартире, что позволяет обеспечить определенные удобства и предотвращает возможность доступа к нему посторонних лиц.

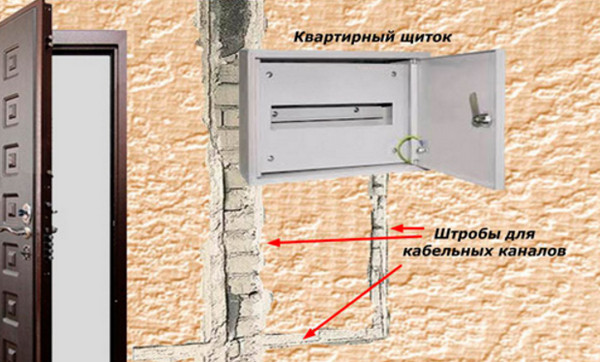

Место расположения щитка – это, как правило, коридор, рядом с входной дверью на высоте уровня лица для удобства управления автоматическими выключателями и снятия показаний счетчика.
Выбор конструкции электрического щитка
В любом здании жилого назначения используются два типа электропроводки – внутренняя и наружная. Первый тип проводки прячется в полостях и штробах, а второй – монтируется непосредственно на поверхности стен. Для каждого вида можно подобрать соответствующий электрощит, который может быть просто прикреплен к стене, либо вмонтирован в нее в предварительно подготовленное углубление.
Короб щитка изготавливается из материала, способного выдержать длительный срок эксплуатации. Это может быть металл, либо прочная пластмасса.

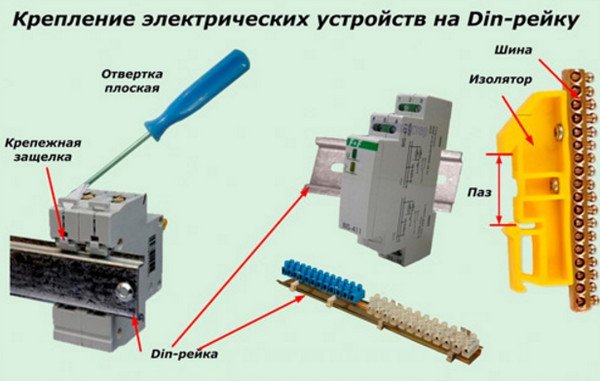

Внутри щитка, как и положено, размещаются функциональные аппараты, которые в последнее время крепятся на специальной Din-рейке – именно конструкция, включающая в себя такой тип крепления, является оптимальной. Помимо того, что конструкции электрощитков данного типа обеспечивают существенную экономию места, они позволяют без труда выполнить демонтаж вышедшего из строя устройства.
Если рассматривать вопрос выбора электрического щитка с точки зрения профессионального электрика, то его габариты должны соответствовать количеству устанавливаемых внутри устройств коммутации, защиты, учета и контроля. Учитывая это, прежде чем отправляться в магазин за щитком, следует полностью проработать проект электропроводки и составить перечень электроприборов, которые будут установлены внутри.
Кроме того, как показывает практика, с течением времени владельцы квартиры прибегают к расширению списка имеющегося электрооборудования, что требует создания дополнительных линий питания. Поэтому лучше предусмотреть эту особенность и приобрести электрический щиток с определенным запасом монтажного пространства.
Выполнение внутреннего монтажа
Одна из главных проблем, которые присущи схемам, собранным непрофессионалом – это беспорядочно размещенная проводка, в которой даже специалистам зачастую разобраться невозможно. Поэтому внутренний монтаж необходимо продумывать заранее. Например, вводный кабель лучше заводить с одной стороны (сверху или сбоку), а отходящую проводку – с противоположной.
В процессе монтажа рекомендуется строго соблюдать цветовую маркировку жил. Шины, предназначенные для монтажа рабочего и защитного нулевых проводников, размещают сбоку, что обеспечивает к ним свободный доступ.
В тех случаях, когда УЗО с автоматическим выключателем заменят дифференциальный автомат, рабочий ноль после него следует выводить не на сборную шину, а непосредственно в кабель нагрузки. В противном случае дифавтомат будет работать по измененному алгоритму и, как результат, это приведет к нарушениям в работе схемы.

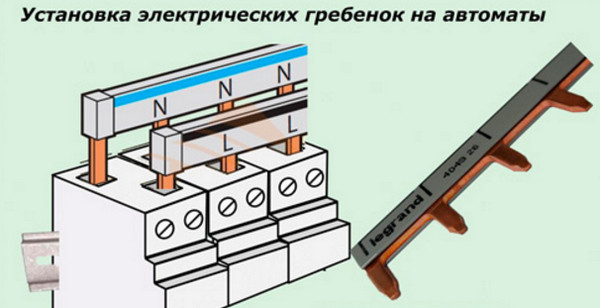

Исходя из конструктивных особенностей защитных автоматов, их нужно устанавливать в вертикальном положении с подключением вводной проводки сверху. Если этого правила не придерживаться, они работать будут, но с гораздо меньшим эксплуатационным ресурсом.

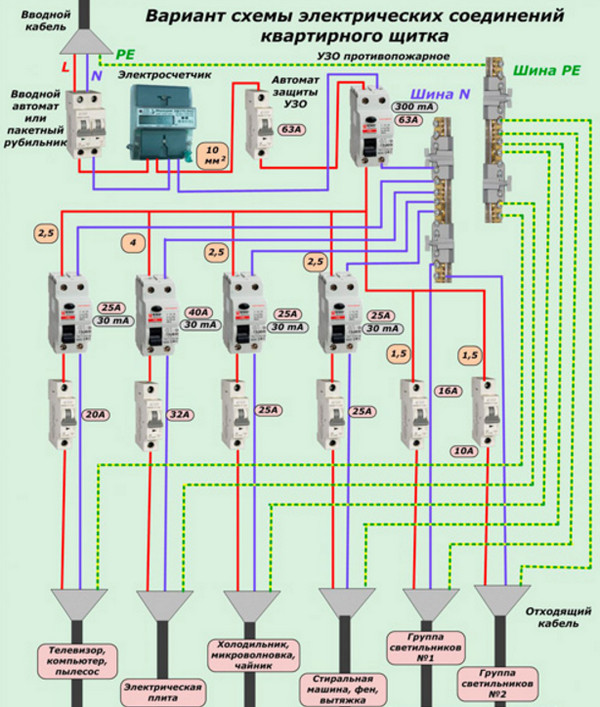

Выполнение всех работ внутри щитка должно соответствовать утвержденной схеме электрических подключений. Каждый элемент, присутствующий в схеме, должен быть соответствующим образом обозначен. На дверцу же следует наклеить поясняющую таблицу, которая содержит подробную расшифровку необходимой информации.
В процессе эксплуатации электрощиток должен периодически подвергаться профилактическим осмотрам и проверке электрических соединений. Соблюдение этих требований сможет гарантировать бесперебойную работу схемы на протяжении длительного времени.
