Умение забить гвоздь — хрестоматийный критерий «настоящего мужчины». Но надо признать: с молотком способен справиться любой, даже самый неприспособленный к жизни представитель сильного пола. А вот такая на первый взгляд нехитрая домашняя работа, как установка розеток, многим оказывается не по плечу. Стоит за нее взяться — сразу возникает масса вопросов, от правильного решения которых будет зависеть результат.
Казалось бы. что может быть проще: взял отвертку, соединил клеммы розетки с проводами и закрепил метизами корпус прибора. Однако способы прокладки электросети в домах бывают разными, материалы стен тоже отличаются, да и ассортимент самих электроустановочных изделий весьма широк. К тому же существует целый ряд технических стандартов и правил работы, обязательных для исполнения. Об этом и расскажет Максим Шульгин.
В Поисках Своего Варианта
Есть два основных типа розеток: накладные и встраиваемые. Первые, как следует из названия. крепят прямо к стене, а вторые утапливают в нее. Каждое решение имеет свои плюсы и минусы. Монтаж накладных моделей не требует практически никаких подготовительных мероприятий и занимает минимум времени. Обычно этим способом крепят розетки на дачах, в деревянных домах с открытой проводкой (в пластиковых кабель-каналах). Установка заглубляемых изделий сложнее, ведь в стене приходится заранее проделывать отверстия с помощью перфоратора или дрели с круговой насадкой. Но и результат получится более эстетичным. Такой метод предполагает наличие скрытой проводки (протянутой в специальных канавках, проделанных перфоратором или штраборезом) и подходит для городских квартир, коттеджей из бетона и кирпича.
Стоимость накладных и встраиваемых моделей может колебаться в очень широких пределах — от 1,5$ до 35$. Есть и более дорогие изделия. Все зависит от особенностей дизайна, сложности конструкции, типа материалов изготовления и солидности фирмы-производителя. Наиболее известные марки подобной продукции — компании ABB, Berker, Bticino, Gira, Legrand, Merten, Schneider Electric, Jung.
При выборе места для розеток следует руководствоваться двумя моментами. Во-первых, эргономичность и эстетика, во-вторых, электро- и пожаробезопасность. Эти подходы достаточно разные, однако они не исключают, а скорее дополняют друг друга. Один относится к области индивидуальных предпочтений хозяев, другой — к сфере общих, нормативно закрепленных требований и запретов. Например, по закону нельзя монтировать обычные (не имеющие водозащитного корпуса) электроустановочные изделия в помещениях с высокой влажностью или под открытым небом. Для таких мест нужны специальные модели, не пропускающие ни брызги, ни капли, ни пар. Да и проводка требуется особая. Кроме того, розетки нельзя располагать в радиусе 50 см от заземленных элементов: водопроводных, газовых, отопительных труб.
Действуем по Правилам
Итак, электроустановочное изделие выбрано, место для его монтажа найдено. Пора приступать к работе. Последовательность действий напрямую зависит от типа розетки.
Накладная. До ее крепежа необходимо обесточить помещение, отключив автоматы на вводном электрощите (или выкрутив пробки). Потом, сняв с розетки защитно декоративную накладку, нужно присоединить зачищенные концы проводов к контактам нижней части прибора, как следует прикрутить эту часть к стене с помощью саморезов и снова надеть на нее верхнюю панель.

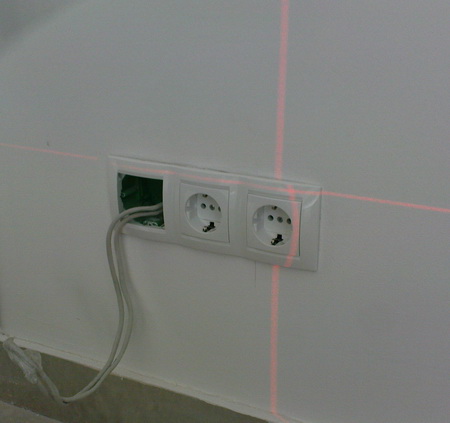

Встроенная. Перед ее установкой требуется также разомкнуть электрическую цепь, переместив рычажки вводных автоматов в положение «О». Потом необходимо выбрать в стене нишу округлой формы, размер которой соответствует габаритам подрозетника — специальной пластмассовой коробки с отверстиями для подведения проводов и пазами для закрепления розетки (эту деталь придется покупать отдельно, она стоит 0,3 - 3$.). В нише ее можно зафиксировать с помощью строительного гипса, синтетической шпатлевки
или шурупов. Однако прежде следует освободить отверстия коробки, предназначенные для подсоединения проводов, от заглушек и пропустить сквозь них зачищенные концы кабелей.
После того как подрозетник закреплен в стене, необходимо присоединить провода к контактам розетки. Последняя может крепиться либо к коробке, либо непосредственно к стене шурупами вокруг проделанной ниши. Первый вариант проще, но он менее долговечен: при вполне обычных условиях эксплуатации пластиковые лепестки, на которых держится верхняя часть устройства, выходят из строя, а иногда расшатывается и сам подрозетник.
На Заметку:

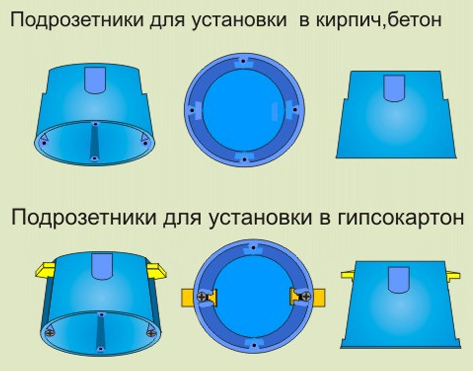

Если для утапливания розетки в бетонную или кирпичную стену необходимо высверливать нишу под установочную коробку, то для заглубления ее в перегородку из гипсокартона, фанеры, ОСП, МДФ, пластика этого не требуется. Достаточно просто просверлить в такой стенке сквозное отверстие, а потом закрепить в нем подрозетник с помощью специальных монтажных пластин. Есть и другой метод — использовать коробки, предназначенные именно для фиксации к тонким листовым материалам. Они немного дороже обычных (1.2 - 6.5$.), но существенно упрощают работу.
В доме с бревенчатыми или брусовыми стенами проще использовать накладные розетки. Ведь владельцы деревянного дома должны придерживаться особых требований по соблюдению правил пожарной безопасности. Хотя есть возможность и монтажа встроенных электроустановочных изделий, например в специальных двустенных пластиковых коробках (50-200 руб.). Все кабели должны быть тщательно изолированы. Открытую проводку следует прятать в пластиковые кабель-каналы, а скрытую — прокладывать в особых защитных коробах или гофротрубах.
Есть Контакт!
Практически все современные модели розеток снабжены тремя клеммами: «фаза»», «ноль» и «земля» (изделия без заземления встречаются все реже). В обычных случаях (однофазная сеть) для проводки в квартире вполне достаточно кабеля из трех медных жил сечением 2,5кв. мм. Однако не следует слепо руководствоваться этим правилом: чтобы уберечься от технических проблем и обеспечить безопасность себе и своей семье, толщину проводников необходимо рассчитывать исходя из суммарной мощности приборов — потребителей электроэнергии. При установке розеток в трехфазную сеть клемм для присоединения проводов (промаркированных соответственно назначению) будет больше: три «фазы», «ноль» и «земля». Изоляционную оболочку заземляющей жилы бытовой электропроводки принято маркировать желто -зеленым цветом. Фазный провод чаще делают черным:, коричневым или серым, а нулевой - синим или голубым.
Способов закрепления проводов в корпусе розетки также несколько. В изделиях старого образца зачищенная жила фиксируется обычной шайбой с болтом. В более современных моделях достаточно вставить конец проводника в специальное круглое отверстие или щель и зажать болтом, а в некоторых он вообще защелкивается автоматически.
На Заметку:
В прежние времена в квартирах городских домов и в частных деревенских постройках розетки устанавливали примерно в одних и тех же местах комнат, прямо над плинтусом или несколько выше (согласно существовавшим нормативам). Их количество определялось исходя из площади помещения и обычно не превышало двух-трех штук. Сейчас можно смонтировать столько электроустановочных приборов, сколько требуется хозяевам, и там, где это покажется удобным (конечно, со скидкой на соблюдение правил безопасности). Чаще всего их размещают непосредственно над плинтусом, за которым спрятаны провода, или на уровне рабочих столешниц. Плюс первого способа — отсутствие необходимости штрабить стены или тянуть пластиковый кабель-канал от пола вверх. Достоинство второго — близость к пользователям: чтобы воткнуть вилку бытовой техники, не приходится наклоняться и отодвигать мебель.
Далеко не все розетки иностранного производства совместимы с отечественными электроприборами и наоборот. Британские модели, например, предназначены для техники со штепселями, имеющими три плоских контакта. А у нас в ходу изделия с двумя круглыми отверстиями под вилки с цилиндрическими контактами потоньше (советского образца) и потолще (евростандарт ). Тем, кто не желает рисковать или пользуется бытовой техникой разных марок и стран производства, лучше приобретать универсальные двухконтактные розетки.
Главное Осторожность
Электричество не терпит небрежности и дилетантского отношения. Поэтому повторимся: перед началом любых работ с бытовой проводкой обязательно нужно отключить ток на щитке, а лучше еще и дополнительно убедиться (например, с помощью тестера) в том, что цепь разомкнута.
В ходе работы необходимо использовать защитные резиновые электротехнические перчатки и желательно защитные очки. Почему-то принято считать, что поражение током от бытовой сети практически безопасно для человека. Это заблуждение! И оно может привести к самым печальным последствиям. Особенную осторожность необходимо соблюдать при работе с трехфазной схемой, которая обычно используется для подключения потребителей большой мощности: электроплит, духовых шкафов, электродвигателей или станков для обработки различных материалов. Прокладку трехфазной проводки и установку соответствующих розеток лучше поручить профессионалу.
Внимательно следует отнестись не только к самому процессу установки, но и к выбору розеток. Настоятельно рекомендуется покупать модели с заземлением. К сожалению, в Беларуси большая часть типовых квартир не оборудована отдельной стационарной проводкой для заземления, но эту проблему можно решить своими силами, проложив нужный кабель.
Словом, не стоит экономить на безопасности. Качественные материалы, удобный современный инструментарий, правильные средства защиты и некоторый опыт работы — вот основные слагаемые успеха в таком деле, как монтаж электроустановочных изделий.
