C развитием техники и технологий с середины XX в. прослеживается тенденция использования в коммуникационных системах электромагнитных волн более высокой частоты и соответственно повышения скорости передачи данных, вместе с тем рушатся стереотипы в области дизайна и архитектуры помещений. В проектах современных зданий офисного типа предусматривается комбинация открытых просторных помещений и ряда вспомогательных комнат, разделенных легкими стенками или перегородками. Безусловно, такие изменения в архитектуре влияют и на составляющие компоненты интерьера, в том числе на инженерные системы...
Примерами помещений со свободной планировкой, или «открытых» офисов (open space), являются различные демонстрационные залы, автосалоны, торговые площади, коридоры и залы выставочных центров, холлы аэропортов, кассовые зоны торговых центров и молов, медицинские палаты, галереи музеев, спортивные площадки крытых павильонов и центров. При проектировании, развертывании и последующей эксплуатации кабельных систем в таких помещениях неизменно остро встает вопрос: как оптимально организовать сеть рабочих мест в удалении от стен и потолков, не нарушая архитектуры вышеуказанных помещений? Для решения данной задачи в подобных проектах, когда единственно возможным местом для прокладки кабелей остается только пространство под полом и/или непосредственно в закладных пола (в случае с монолитным бетонным полом), применяются системы кабельных лючков и мини-колонн.
Системы для фальшполов
Рассмотрим более подробно существующие конструкции фальшполов и монолитных заливных бетонных полов. К первым следует отнести высокие фальшполы на регулируемых (от 5 до 30 см) стойках, традиционно используемые в серверных залах и центрах обработки данных (ЦОД), а также низкопрофильные фальшполы с уровнем регулирования высоты 5–7 см, как правило применяемые для обустройства пола в больших открытых залах. Соответствующие технические решения имеют сходную конструкцию и могут различаться габаритными размерами и толщиной плит, декоративной отделкой, материалами, а также фактурой самой плиты. В большинстве стран Европы и развитых странах Азии при использовании системы напольных лючков и лотков кабели проходят по кратчайшему пути от кросса этажа до промежуточных точек подключения, обслуживающих рабочие зоны,а далее - опять по кратчайшему пути до оконечных устройств рабочего места.
Прокладка кабельных систем под фальшполом возможна не только в новых офисных комплексах, но и в реконструируемых зданиях. При этом не обязательно сооружать дорогостоящий (высокий) фальшпол, как в современных ЦОДах, где он служит не только для прокладки кабельных пучков, но и для распределения потоков охлаждающего воздуха, а также для монтажа других инженерных подсистем. Сейчас часто используется и упрощенный тип фальшпола - уже упоминавшийся низкопрофильный (или двойной) пол. В этом случае высоты фальшпола (5–7 см) достаточно для прокладки элементов СКС.
Разводка информационных кабелей осуществляется под фальшполом (в лотках и гибких гофрированных трубах) непосредственно к напольным лючкам или мини-колоннам для каждого рабочего стола или группы пользователей.
Установочные компоненты (информационные розетки различных типов) размещаются в лючках или колоннах либо выводятся в мебельные распределительные боксы. По такому же принципу делается разводка и силовых кабелей. Следует отметить, что при использовании фальшпола в комбинации с напольными лючками или мини-колоннами общая система кабельных трасс становится намного гибче: за короткое время можно переместить кабельный пучок в другую часть зала и установить плиту с лючком или мини-колонной.

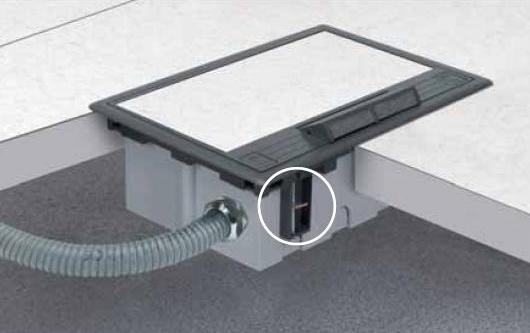

В системы фальшполов можно легко интегрировать кабельные лючки, выполненные из разных материалов (пластик АБС, полиамидные композиции, алюминий, латунь, сталь) и имеющие разные же степени защиты (от IP20 до IP44, а в некоторых случаях и до IP54) и разное число модулей для монтажа электроустановочных изделий и информационных разъемов. Особое внимание при выборе лючков следует уделять интенсивности посещения данных помещений людьми. Материал лючка должен подбираться исходя из непосредственной нагрузки на него и необходимой защиты от механических повреждений (антивандальные конструкции). Нужно пояснить, что лючок, выполненный из АБС-пластика или полиамидных композиций и отлично подходящий для обслуживания рабочего места в помещении небольшого офиса или больничной палате, нельзя применять, скажем, в конструкции пола, предназначенного для демонстрационного зала автосалона или холла-корридора аэропорта, по которому курсируют электрокары или уборочные электромобили. В таком случае не обойтись без использования таких конструкционных материалов, как алюминий или латунь. Улучшенная защита от деформации и повреждений должна быть обеспечена и при оборудовании кассовой зоны большого гипермаркета, так как вдоль касс проходит большой поток покупателей.

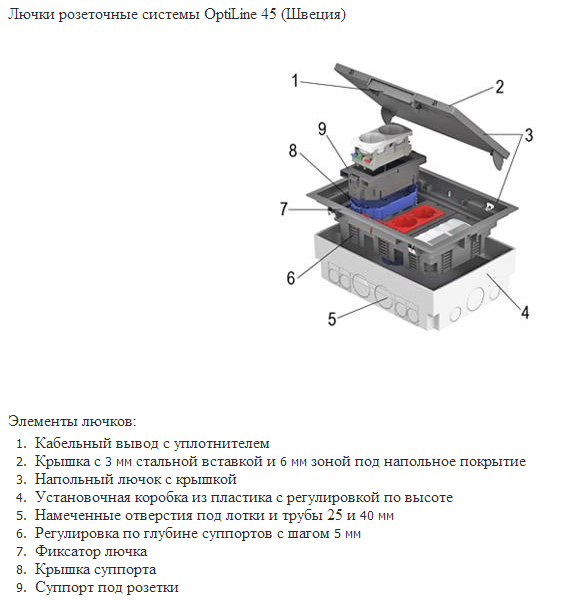

Конструктивно лючки могут быть разными и содержать несколько вариантов мест для установки розеток и модулей - как правило, от 1 до 6, в расширенных вариантах до 8 или 12. При монтаже в фальшпол не требуется дополнительно регулировать его уровень, поскольку лючки имеют защитный установочный корпус и при размещении в плитах фальшпола образуется достаточное пространство для монтажа посадочной коробки и подвода кабельных пучков в гофрированных или жестких трубах либо на лотках с опорами на базовый пол. Таким образом, лючки легко встраиваются в существующую конструкцию пола путем врезки именно в том месте, где это надо заказчику или потребителю. Для подключения к лючкам электропитания или информационных кабелей надо только установить в них соответствующий модуль силовой розетки либо информационный модуль. В крышке лючка, как правило, есть специальные кабельные выводы, а сама крышка может иметь съемную фальшкрышку для установки в образующееся поле основной крышки декоративного напольного покрытия (ковролин, ламинат, линолеум или паркет).

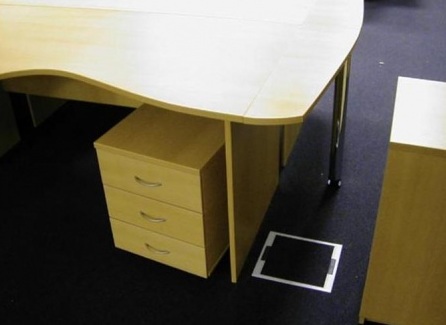

Таким образом, лючок сочетается по цвету и фактуре с покрытием фальшпола. Выпускаются лючки и без фальшкрышки, обычно они выполнены из металлов - алюминия или латуни, реже из стали. Указанные материалы хорошо комбинируются с основными цветами и фактурами пола и выглядят в стиле «хай-тек», при этом благодаря высокой степени защиты такие лючки выдерживают в несколько раз большую нагрузку, чем пластиковые.
Системы для заливного пола
Подобное решение, как правило, может быть реализовано в процессе строительства нового здания или при капитальной его реконструкции. В этом случае монтаж системы кабельных каналов напрямую связан со строительными работами, так как требует устройства бетонной стяжки высотой не менее 55–65 мм по всей площади помещения. Система закладки силовых и информационных кабелей непосредственно в гофрированные трубы из полиолефинов - композиций ПНД (полиэтилен низкого давления) или полипропилена - и/или в стальные магистральные лотки закрытого типа (глухой лоток с крышкой без перфорации) позволяет создать разветвленную сеть распределения и эксплуатировать ее в дальнейшем как основную. Сформированную таким образом сеть можно также рассматривать как резервную - задействовать ее, например, в случае увеличения количества пользователей - или как разветвленную магистраль. Такой способ размещения рабочих мест и организации кабельных трасс наиболее традиционное и рациональное решение. Оно практикуется в кассовых зонах торговых центров, банковских и промышленных помещениях, холлах аэропортов и отелей, залах библиотек и выставочных центров и в других подобных помещениях.
Как правило, в системы организации проводки в бетонных полах входят, помимо самих лючков, еще и магистрали в виде стальных глухих лотков, однако наиболее простым и надежным решением является укладка кабельных пучков в гофрированные трубы «тяжелого типа» разного диаметра со степенью защиты IP55 и прочностью в пределах 750 Н на 5 кв.см. Такая организация кабельных трасс позволяет, во-первых, легко изменять траекторию укладки при заливке в бетон на этапе производства или реконструкции самого пола, а во-вторых, обходиться без набора разного вида уголков и крепежных деталей (поскольку труба является гибкой). Наконец, весьма важный аргумент в пользу применения гофрированных труб - существенное сокращение себестоимости трассы; гофрированная труба «тяжелого типа» сконструирована специально для заливки в бетон и применяется во всех строениях, где используется технология скользящей опалубки внутри стен, потолка и пола.
Корпуса защитных коробок лючков, выполненных из высоколегированной стали или ударопрочного пластика, имеют набор вводных отверстий. При сочленении защитной коробки с гофрированной трубой используются муфты со степенью защиты от IP44 до IP66 - таким образом, замкнутая система является герметичной и способна выдерживать высокие нагрузки при давлении на будущий пол. Наличие нескольких отверстий в защитной коробке люка позволяет принудительно разделить пучки силовых и слаботочных кабелей, таким образом устранив возможные негативные наводки и помехи. При этом, используя стальные стационарные протяжки или специальные нейлоновые протяжки внутри гофрированной магистрали, можно протянуть дополнительные резервные кабели и провода уже после того, как бетонный пол будет готов. Безусловно, такое решение менее мобильно по сравнению с организацией рабочих мест в лючках при использовании фальшпола, однако оно полностью решает вопрос оснащения точек подключения в помещениях с большим потоком людей или даже машин, где возникает большая нагрузка на пол.
Ещё о лючках и миниколоннах
Часто в процессе эксплуатации системы встает вопрос о ее герметичности. Как правило, это связано с уборкой офиса или зала, где располагаются люки. Выше указывалось, что системы люков могут быть разными по степени защиты: от IP20 до IP44, поэтому при выборе системы лючков и подпольных магистралей необходимо иметь информацию о способе уборки основного помещения. Так, лючки со степенью защиты от IP20 и до IP40 вряд ли способны выдерживать сырую уборку, однако в большинстве своем они являются отличным, недорогим и эстетичным решением для офисов, гостиничных холлов и залов, где, как правило, используются ковролин, паркет или полимерное покрытие и основной метод уборки - сухой (пылесос или сухая чистка пола). В местах, где проходит много людей, и в специальных помещениях (больничные палаты, лаборатории), в которых рекомендуется влажная уборка, разумно использовать лючки со степенью защиты от IP44 и выше.
На этапе проектирования также имеет смысл иметь представление о возможной нагрузке на пол и маршрутах передвижения людей, чтобы оценить необходимую степень защиты от механических повреждений крышки и корпуса люка. Также важно спланировать количество силовых розеток и информационных модулей. Среди лючков европейского производства в России широко представлены продукты компаний MK (Англия), Quintela (Испания), Thorsman (Швеция), Ackermann (Германия), а из российскихх - завода «Экопласт».
Другим популярным способом распределения точек электропитания и подключения к коммуникационным и информационным сетям рабочих мест является построение интегрированной системы мини-колонн и соответствующих кабельных трасс, расположенных в полу или под фальшполом. При наличии фальшпола, как и в случае с использованием системы лючков, пучки кабелей укладываются в глухие стальные лотки с опорами на капитальный пол либо разводятся по гофрированным трубам от источника питания (вводный шкаф) или кросса до самих основ мини-колонн. Важно знать, чем отличаются мини-колонны от колонн, соединяющих потолок и пол. В системе мини-колонн задействован только базовый пол или фальшпол, такие мини-колонны имеют высоту от 300 до 660 мм, т. е. не превышают высоту рабочего стола. Они не создают дополнительных границ в открытом помещении и могут размещаться как под рабочим столом, так и в непосредственной близости от него, при этом обслуживают одно или несколько рабочих мест. Колонны же высотой от 3 м и выше применяются при использовании подпотолочного пространства (в случае наличия подвесных потолков и организации проводки над ними) и, безусловно, перечеркивают концепцию открытого помещения.

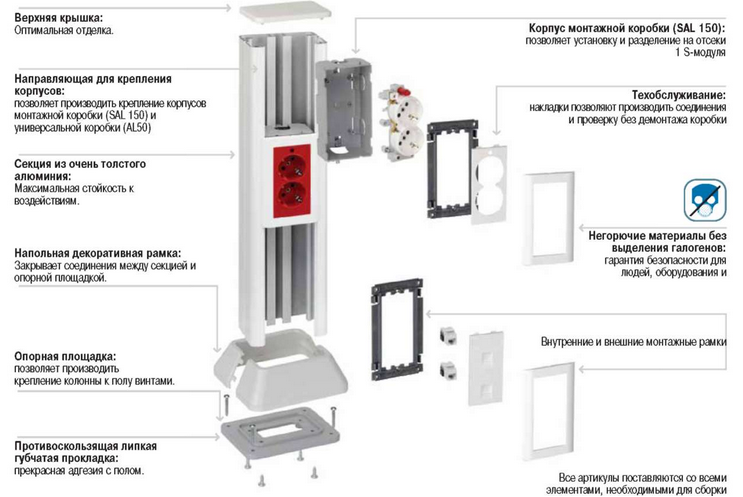

В отличие от кабельных лючков мини-колонны располагаются непосредственно на самих плитах фальшпола или на поверхности бетонного пола. Опора колонны скрыта пьедестальной обрамляющей рамкой, так что место крепления самой колонны к полу становится невидимым. Как правило,пьедестальные опоры имеют вид стальных скоб с отверстиями для анкеров и саморезов (в случае фальшпола) и поверхностного декоративного обрамления. Сама мини-колонна представляет собой жесткий профиль с односторонней или двусторонней полостью для размещения внутри групп электроустановочных приборов и кабельных полок-перегородок с целью отделения силовых линий от слаботочных. Поскольку колоны возвышаются над уровнем пола,то материал колонн подбирается из группы антивандальных - это алюминий, реже сталь. Среди возможных вариантов, представленных на российском рынке, стоит отметить изделия фирмы Legrand (Франция), Quintela (Испания), Tehalit (Германия), Nordic Aluminium (Финляндия), а также российского завода «Экопласт».

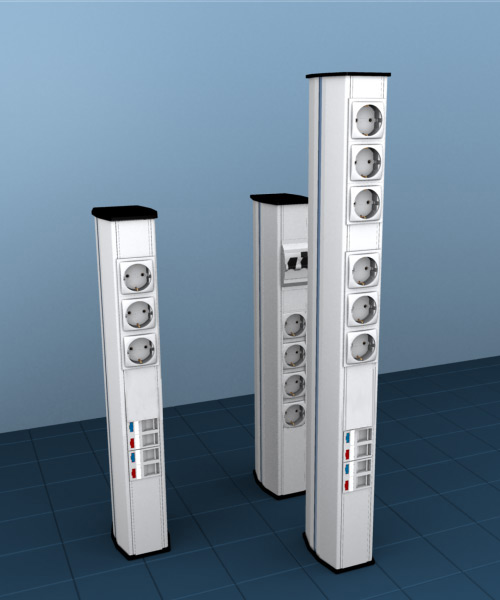

Мини-колонны могут быть разных конструкций и обслуживать одного или нескольких потребителей. Так, в случае с невысокой (до 350 мм) односторонней колонной рабочее пространство внутри ее корпуса может вмещать от 1 до 4 электроустановочных приборов, в то время как двусторонняя колонна высотой 660 мм вмещает уже до 16 розеток или даже 32 розеток, а значит, способна обслуживать от 3 до 6 полноценных потребителей. Что касается подбора электроустановочных и информационных розеток для мини-колонн, то здесь существует богатый выбор: различные формы, цвет, декоративное оформление. Но необходимо заранее изучить конструкцию колонны, так как одни производители делают профили под модули типа 45*45 мм (Legrand), а другие — под так называемый евростандарт с диаметром между посадочными винтами, равным 60 мм (Quintela, Nordic Aluminium).
Примером универсального решения, куда устанавливаются как модули 45 * 45 мм, так и розетки «евростандарта», являются колонны завода «Экопласт». Применение для изготовления мини-колонн такого материала, как алюминий, позволяет в несколько раз увеличить срок их использования и создать надежную конструкцию для последующей эксплуатации рабочего места. Кроме того, алюминиевые колонны отлично сочетаются с разными видами интерьера и пола.
Другие варианты
Существуют и другие способы организации рабочих мест, по идеологии схожие с вышеописанными. Один из них отличается тем, что при том же самом принципе организации кабельной сети под полом на стяжке основного пола под фальшполом устанавливаются модульные комбинированные блоки, выполняющие функции точек консолидации. С одной стороны к ним подключаются горизонтальные кабели СКС, а с другой — зонные шнуры. Рядом с точкой консолидации в силовую шину врезаются специальные адаптеры. Зонные и силовые шнуры через специальные миниатюрные кабельные лючки-муфты выводятся в зоне рабочего места на поверхность фальшпола, а далее укладываются в гибкие кабельные каналы, по которым и подводятся к рабочим местам пользователей.
В гибком канале кабели для передачи данных и электропитания направляются отдельно по двум разделенным путям. В частности, в нем предусмотрен радиусный ограничитель, защищающий информационный кабель от влияния силового. На рабочих столах монтируются специально спроектированные настольные коробки, которые комплектуются разными разъемами (для подключения телефонов, компьютеров и средств мультимедиа) и силовыми розетками. Однако существенным недостатком данного способа поверхностной разводки является ненадежность гибкого канала в сравнении с жестким алюминиевым профилем мини-колонны. Эти гибкие каналы часто задевают при перемещении сотрудники офиса, что приводит к деформациям как канала, так и кабельного пучка внутри него. На рабочие столы могут устанавливаться специальные блоки, напоминающие отрезки кабель-канала, сделанные из различных материалов: пластика, алюминия, стали. Внутрь такого профиля устанавливаются те же слаботочные или силовые розетки, что и при использовании системы лючков и мини-колонн. Слабая сторона указанного решения - жесткая привязка непосредственно к мебели и загромождение рабочего стола.
Комбинированные решения
На практике при проектировании и построении систем электроснабжения и распределения информационных кабелей часто применяются комбинации вышеописанных решений, а именно: системы электроустановочных лючков комбинируют с системами мини-колонн или традиционных кабельных каналов, смонтированных по стенам. В закрытых помещениях подобных залов часто используются кабельные каналы или гофрированные трубы, закладываемые в капитальные стены.
Если рассматривать любой проект помещения с большим залом, становится очевидным, что, помимо «открытого» пространства, есть всевозможные вспомогательные помещения. Для автосалона это, например, офис технических служб, секретариат, отдел бухгалтерии и продаж; для торгового центра — технические помещения, отдел управления и т. д.
Внутри вспомогательных помещений логично применять систему кабель-каналов (коробов). Во-первых, это экономит время при монтаже, во-вторых, внутри корпусов кабель-канала можно предусмотреть место для подключения новых рабочих мест в случае расширения отделов. И безусловно, в подобных помещениях можно использовать кабель-каналы, выполненные из композиций ПВХ, что существенно снижает затраты.
Однако стоит заранее, желательно на этапе проектирования, выбрать сечение кабель-каналов таким образом, чтобы обеспечить запас внутренней емкости канала. Рекомендуется сечение кабель-канала 40 * 100 или 55 * 100 мм и более при числе пользователей внутри вспомогательного помещения пять-шесть человек и более. При таком выборе всегда можно расширить рабочую группу пользователей на 30–50%.
Обычно в сечениях таких кабельканалов можно устанавливать большое количество установочных розеток и модулей,и такие короба имеют все необходимые аксессуары: углы, повороты, заглушки и суппорты. Но, как и в случае с мини-колоннами, необходимо изначально планировать способ крепления розеток и модулей. Если предполагается, что в кабельканалы будут монтироваться розетки под рамочную конструкцию типа «евростандарт», то производитель должен иметь специальные суппорты с диаметром между посадочными винтами суппорта 60 мм. Если же планируется использование модульных электроустановочных изделий, то необходимы установочные модульные суппорты. У ряда производителей есть универсальные решения, позволяющие монтировать в одном корпусе кабель-канала оба стандарта розеток и модулей.
Возвращаясь к проблеме оборудования «открытых» офисов, еще раз подчеркнем, что, на наш взгляд, наиболее оптимальными с точки зрения монтажа и эксплуатации являются системы зонной разводки сети с применением напольных лючков и мини-колонн. Такие системы позволяют комплексно решать задачи распределения электропитания, каналов ЛВС и телефонии в больших помещениях со свободной планировкой, а также оборудования рабочих мест в удалении от капитальных стен без нарушения архитектуры потолка и самих стен помещения.
