Во многих многоквартирных и частных домах старой постройки до сих пор используется электросеть, реализованная по устаревшей технологии. Около двух десятков лет назад электропроводка предназначалась для небольших нагрузок в виде стандартного набора бытовых приборов (телевизор, холодильник, утюг, освещение и другое необходимое оборудование).
Для нормальной эксплуатации этих потребителей достаточно было использовать 2,5-миллиметровый алюминиевый проводник, защита которого обеспечивалась электрическими пробками или в лучшем случае — автоматическими выключателями.
Работа современных бытовых приборов создает повышенную нагрузку на домашнюю электросеть, плюс ко всему, их количество в наших домах и квартирах существенно возросло. Сейчас никого не удивишь мощными пылесосами, стиральными машинами, кухонными комбайнами и микроволновками.
Аналогично обстоят дела и с системами освещения, которые включают в себя осветительные приборы местного и общего назначения. Учитывая современные требования к эксплуатационным возможностям домашней электросети, большое значение имеет вопрос, касающийся модернизации и разделения электропроводки по группам. Основная цель такого подхода — обеспечение безопасного и комфортного использования бытовых устройств.
Разделенная электропроводка: преимущества метода
Применение способа, подразумевающего разделение домашней электросети на магистрали для питания отдельных групп приборов, дает целый ряд преимуществ, включая:
• возможность более эффективного управления их работой;
• сведение к минимуму последствий, возникающих при аварийном режиме работы;
• облегчение задач по выполнению ремонтных работ.

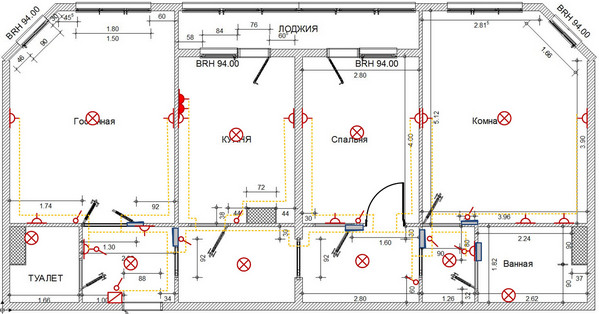

Эффективное управление работой электросети
Разделение проводки на группы позволяет создавать участки, которые, к примеру, питают не отключаемое оборудование. В данном случае речь идет о таких приборах и устройствах, которые выделены в отдельную группу и подключены к индивидуальным защитным устройствам. В случае, когда владельцы квартиры или частного дома длительное время находятся в отъезде и все остальное оборудование отключено, морозильная камера, система “умный дом” и другие устройства из этой группы продолжают функционировать.
Применение данного метода обеспечивает заметное снижение расхода электроэнергии, а также способствует повышению удобства и эффективности управления. Если та или иная часть электрической схемы не задействована, она для безопасности и экономии может быть попросту обесточена.

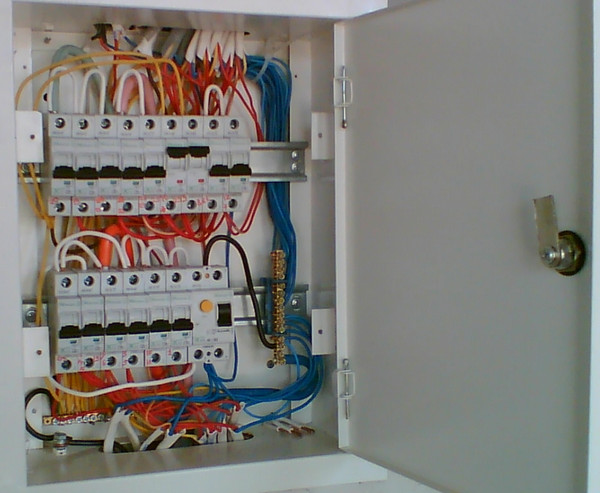

Аварийное отключение отдельных участков схемы
От всевозможных аварийных ситуаций при эксплуатации домашней сети никто не застрахован — для этого и применяются автоматические выключатели и другие защитные устройства, которые при необходимости производят аварийное отключение. В том числе, нештатные ситуации могут возникать под воздействием сторонних факторов, таких как, например, затопление квартиры соседями с верхнего этажа.
Что происходит в этом случае? При попадании влаги на электрические контакты происходит аварийное срабатывание автомата, вследствие чего, вся квартира обесточивается.
Если же домашняя сеть реализована путем ее разделения на отельные группы, работа большей части электрооборудования будет сохранена, так как отключению подлежит только поврежденная часть магистрали. Кроме того, в этом случае процесс поиска и устранения неисправностей существенно упрощается.
Проведение ремонтных работ
При возникновении неисправностей в схеме старого образца ремонт предполагал полное отключение электричества, так как вся квартира запитывалась через один автоматический выключатель. В результате все электрооборудование (холодильник, освещение и др.) оставалось обесточенным до тех пор, пока поломка не будет устранена.
Использование метода разделения потребителей по группам с их последующим подключением к отдельным магистралям позволяет значительно упростить управление их работой. На время ремонта обесточивается только обслуживаемый участок, в то время как все остальные приборы продолжают функционировать. Например, при возникновении неисправностей в розеточной группе отключается только этот участок, а освещение и дальше работает, причем, к этой схеме при необходимости можно подключать электроинструмент.

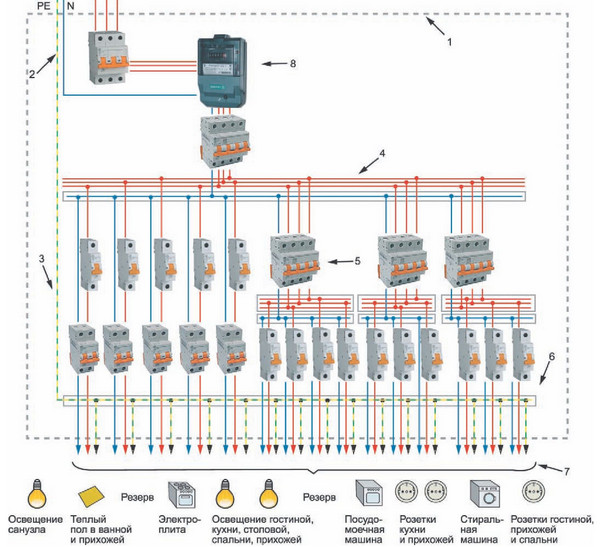

Как должны формироваться группы потребителей
Прежде чем приступать к выполнению работ по реализации схемы, необходимо ознакомиться с действующими нормативами. Только после этого можно начинать разработку нового проекта. Проводка должна прокладываться путем создания отдельных магистралей, каждая из которых запитана от индивидуального УЗО или автоматического выключателя. В процессе реализации такой домашней сети необходимо соблюдать основные принципы:
1. Мощную бытовую технику (стиральная машина, варочная плита, электроплита) следует подключать к отдельным линиям. Поперечное сечение проводки составляет 4–6 мм2, а оборудование запитывается от специальных силовых розеток;
2. Для питания розеточной группы в каждой комнате следует использовать кабель с минимальным сечением 2,5 мм2;
3. Схемы освещения также реализуются посредством прокладывания индивидуальных цепочек, которые не связаны с розеточной группой и могут быть разделены на отдельные участки. Питаются осветительные приборы, как правило, от 1,5-миллиметрового кабеля;
4. В помещениях с повышенной влажностью (ванная, туалет) используется отдельный кабель, подключаемый через УЗО с установкой срабатывания на 6 или 10 мА;
5. Для каждой запланированной группы необходимо рассчитать токи потребления, после чего подобрать кабели и защитные устройства с соответствующими характеристиками;
6. В каждой комнате следует разместить такое количество розеток, чтобы эксплуатация электросети была максимально удобной, а количество используемых тройников и удлинителей — минимальным.

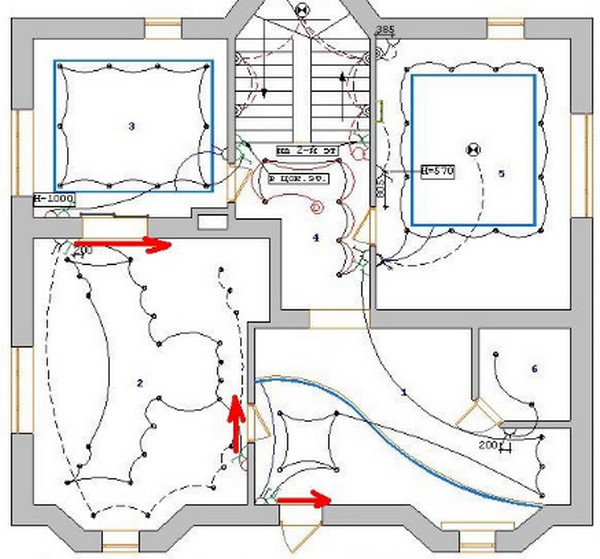

Монтаж групп потребителей в квартире и частном доме
По завершению расчетов домашней электросети и создания проекта прокладки электропроводки, необходимо приобрести все необходимые материалы и электрооборудовании. Только после этого можно приступать к проведению монтажных работ. Для этого на поверхности стен и потолка наносится разметка с прорисовкой всех мест установки розеток, выключателей и других электрических точек.
Далее, должен быть размечен путь, по которому будут проложены магистрали от квартирного щитка. В процессе необходимо учитывать расположение элементов других инженерных коммуникаций (газо-, водоснабжение, канализация и др.).
Выполняя монтаж электрической сети в квартире или частном доме, необходимо следовать предписаниям, указанным в нормативах безопасной прокладки электропроводки.
