Настоящие профессионалы знают, что домашняя электропроводка состоит не только из электросчетчика, кабеля и розеток. Необходимое оборудование будет включать в себя также коробки, клеммники, зажимы, рейки...
Попробуем разобраться в назначении и особенностях применения этих электромонтажных изделий.
ПРОВОДНЫЕ ТЕХНОЛОГИИ
При создании домашней электрики без использования проводов обойтись пока невозможно. В доме или квартире для прокладки сетей используют кабели и провода, но только с медными жилами. Наиболее распространенные типы силовых кабелей для подводки к комнатному или жилому щитку — ВВПнг и NYM. Они имеют прочную оболочку, защищающую проводники от воздействия температуры, воды и других негативных факторов, не поддерживают горение и служат 30-50лет. Разводку внутри квартиры выполняют с помощью проводов. От силовых кабелей они отличаются отсутствием стальной оболочки и ряда защитных слоев (брони, заполнителя и т.п.), поэтому применяются только в скрытой проводке или открытой, но выполненной в защитных коробах.
Каждая жила провода или кабеля заключена в оплетку, имеющую определенный цвет. Для облегчения монтажа и последующего обслуживания при создании электропроводки желательно соблюдать маркировку, подавая фазу на черный, коричневый или серый проводник, заземление — на желто-зеленый, а ноль — на синий или голубой.
МЕСТО ВСТРЕЧИ

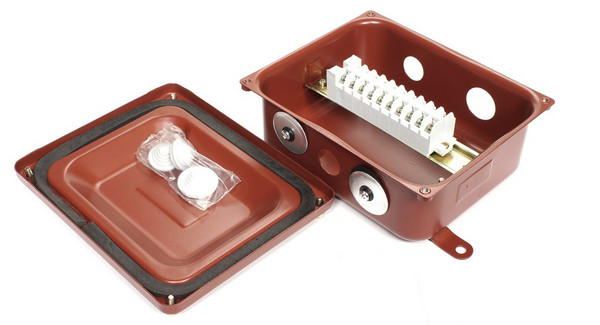

Для распределения проводов от вводного кабеля к розеткам и осветительным приборам применяют специальные распределительные или ответвительные коробки. Они предназначены для зашиты мест соединения жил от пыли, загрязнений, механических повреждений. Корпус коробок для домашней сети изготавливают из прочного негорючего пластика. Эти изделия различаются размером и количеством отверстий для ввода-вывода. С одной стороны внутрь коробки заводят силовой кабель от щитка, с другой — выводят провода, идущие к разным группам.
Способ соединения жил при этом может быть разным — с использованием клеммникое или простой скруткой с изоляцией. Снаружи их закрывают пластиковой крышкой. Распределительные коробки обычно монтируют в углу комнаты возле потолка в месте прокладки проводов. Накладные коробки крепят на стену, что не очень эстетично, поэтому такой способ применяют обычно в деревянных домах. Встраиваемые монтируютзаподлицовтолщу стены, и видимой остается только пластиковая крышка.
ГНЕЗДЫШКО ДЛЯ РОЗЕТКИ

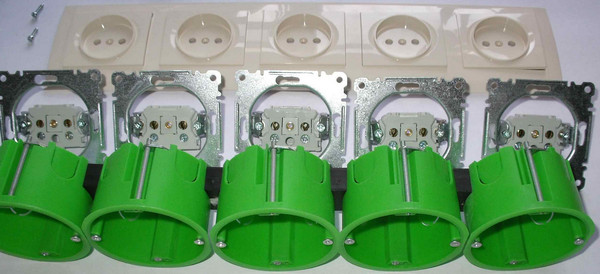

Для фиксации в толще стены встраиваемых розеток и выключателей используют специальные установочные коробки-подрозетники. Дрелью с алмазной коронкой просверливают круглое отверстие и зачищают его стамеской или перфоратором, подводят штробу для прокладки проводов. В полученную нишу устанавливают под розетник, сажая его на гипс или штукатурку, плотно фиксируют. Этой же смесью заполняют все щели между коробкой и стеной.
При монтаже розетки или выключателя контактную часть устанавливают в подрозетник и закрепляют винтами. Для пустотелых конструкций существуют специальные установочные коробки. Их вставляют в подготовленное круглое отверстие и затягивают специальными монтажными винтами, которые прижимают лапки подрозетника к обратной стороне стены.
ПОТАЙНЫЕ ТРОПЫ
Проводку прокладывают открытым или скрытым способом. Для скрытой прокладки коммуникаций в толще стены проделывают штробы, в которые укладывают провод. Впоследствии его заделывают цементным раствором или алебастром. Для обеспечения дополнительной защиты проводов используют гибкие гофрированные трубы из негорючего ПВХ. Они предохраняют жилы от возгорания, воздействия температуры и влажности, механических повреждений.
Открытую проводку сегодня делают в основном в деревянных домах, а также там, где скрытый монтаж нецелесообразен из-за трудоемкости работ (хозблок, гараж и т.п.). Для крепления проводов к стенам, полу, потолку используют специальные электротехнические скобы.

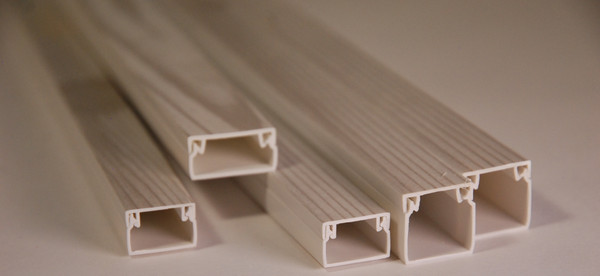

Другой вариант — размещение в гофротрубе или пластиковом кабель-канале. В последнем случае обеспечивается наибольшая безопасность проводки, но сохраняется возможность ее ревизии, модернизации или ремонта.
БЕЗОПАСНОЕ СОЕДИНЕНИЕ

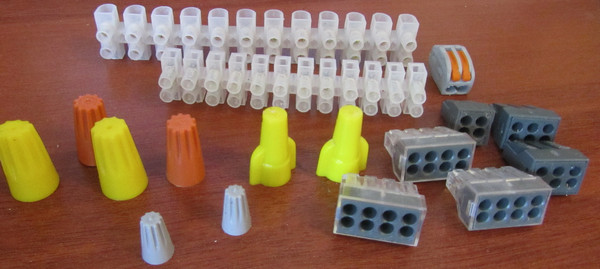

Соединить жипы проводов и кабелей можно скруткой, заизолировав их изоляционной лентой. Однако этот способ небезопасен, к тому же не позволит быстро разъединить провода в случае необходимости. Правильнее использовать специальные клеммные зажимы. Зачищенные концы проводов вставляют в отверстие клеммника до упора.
Зажимы подбирают по количеству подключаемых проводников. Они подходят для проводов различного сечения и даже позволяют соединять между собой медные и алюминиевые жилы. Использование клеммников не только надежно защищает места соединения проводников от загрязнений, механических повреждений, возгораний, но также позволяет произвести быстрое разьединение жил.
