Самый новый способ обустройства теплых полов — монтаж системы обогрева на основе нагревательной пленки. Они по сравнению с водяными и кабельными обладают весомыми преимуществами и способствуют созданию домашнего комфорта - формируют благоприятное для здоровья распределение температуры, не сушат воздух и не занимают полежгую площадь. У пленочных теплых полов есть ряд особенностей, которые мы рассмотрим в этой статье.
ВОДА, КАБЕЛЬ, ПЛЕНКА?
У каждого типа теплых полов есть свои области применения, в которых они работают наиболее эффективно. Водяной теплый пол представляет собой сложную инженерную систему, для функционирования которой необходим монтаж дополнительного оборудования. Установить и подключить такое оборудование самостоятельно проблематично.
Однако стоит отметить, что на сегодняшний день это наиболее экономичный в эксплуатации вариант, который оптимально подходит для обогрева первых этажей загородных домов, спортивных сооружений, производственных помещений. В многоквартирных домах установка водяного теплого пола запрещена, так как система центрального отопления не рассчитана на работу такого оборудования, а любая авария приводит к неминуемому затоплению соседей с нижних этажей.

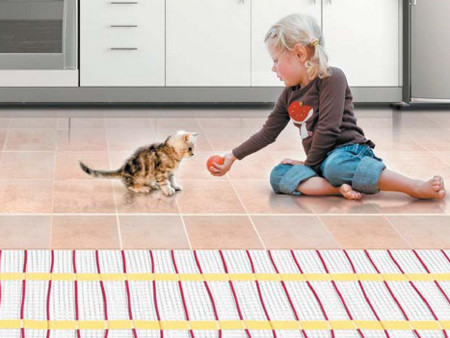

Теплые полы на основе нагревательных кабелей наиболее эффективны в сочетании с такими холодными напольными покрытиями, как керамическая плитка, натуральный камень, керамогранит. Кабельукладывают в цементную стяжку толщиной 30-50мм или в слой плиточного клея, которые являются своего рода аккумулятором, распределителем тепла. Кабельные полы оптимальны для использования в качестве основного отопления или комфортного подогрева жилых помещений. Они подходят для установки в многоквартирных или частных домах, а подключение оборудования не требует никаких согласований. При всем при этом кабельный теплый пол можно смонтировать самостоятельно, без привлечения специалистов.

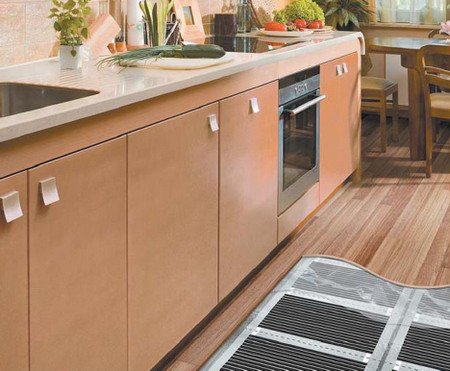

Пленочный теплый пол — оптимальное решение для создания комфортного подогрева в сочетании с покрытиями, обладающими низкой теплопроводностью (ламинат, ковро-лин, линолеум, паркетная доска). Его можно использовать в домах и квартирах, единственное исключение — помещения с повышенной влажностью (санузлы, ванные, сауны и т.п.). Основные преимущества пленочного пола — это простой монтаж без дополнительных ремонтных работ и возможность начала эксплуатации сразу после укладки напольного покрытия. Он подходит для установки своими силами, но лучше все-таки для этого нанять квалифицированного специалиста.

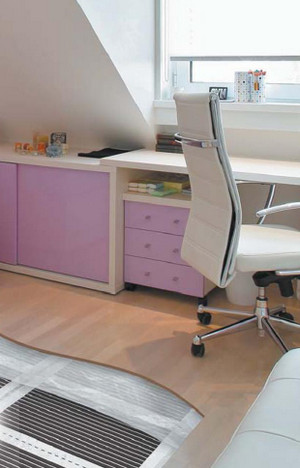

Источником тепла пленочного пола являются тонкие полоски — проводники электричества, металлические или карбоновые (графитовые). Они равномерно уложены в виде последовательно расположенных прямоугольных модулей и запаяны между двумя слоями прочной полимерной пленки. Вдоль каждого края нагревательной пленки установлены медные токоведущие шины. Толщина пленочного теплого пола не превышает 0,5 мм, поэтому его установка не увеличивает высоту покрытия, что может иметь значение, если, например, потолки в доме низкие. Ширина пленки составляет 500 мм, а размеры модулей — 200 - 250 мм. Между ними предусмотрены специальные линии разреза, которые позволяют удобно монтировать нагревательное оборудование. Длина одного рулона пленочного теплого пола не превышает 8-10 м, что связано с ограничением величины максимального тока для токо-проводящих шин.
ПОДГОТОВКА К УСТАНОВКЕ
Перед укладкой нагревательной пленки важно определить, какая площадь помещения будет обогреваться. Удобно нарисовать план помещения и отметить на нем расположение стационарной мебели и бытовой техники: под них нельзя укладывать оборудование. Далее придется посчитать свободную площадь и расположить на ней сегменты нагревательной пленки с учетом ширины материала, оставив от его края до стен или мебели не менее 100мм.
Отрезки нагревательной пленки соединяют между собой проводами, соответственно, чем меньше сегментов, тем меньшее количество соединений получится. Для защиты от повреждения их лучше уложить под плинтус или в специальные вырезы в слое теплоизоляции.
В том случае, если пленочный теплый пол планируется использовать в качестве основного источника отопления, его покрытие должно занимать не менее 75-80 % площади помещения, для комфортного дополнительного подогрева достаточно 40 %.
УПРАВЛЕНИЕ ОБОГРЕВОМ
Любые электрические теплые полы, кабельные и пленочные, подключаются к электросети через терморегулятор. Этот прибор управляет работой системы обогрева в целом. Производители предлагают сегодня довольно широкий ассортимент терморегуляторов с разным фуннционалом. Наиболее простые и недорогие модели — электромеханические, более продвинутые — с функцией программирования работы теплых полов по часам на всю неделю или несколько дней. Последние версии устройств позволяют управлять теплыми полами даже со смартфона.
Стандартно в комплекте с терморегулятором поставляется датчик температуры, который устанавливают в специально созданное углубление в теплоизоляции под нагревательной пленкой. Управление обогревом осуществляется на основании показаний этого датчика.
Терморегулятор рассчитан на нагрузку определенной мощности, поэтому перед подключением к нему нагревательной пленки нужно сопоставить общую мощность оборудования с предельным значением нагрузки для терморегулятора (она указана в инструкции к прибору). Эта величина для готового набора пленочного пола указана в инструкции и на упаковке. Если необходимо уложить несколько комплектов или отрезков нагревательной пленки, их мощность суммируется. В случае если ее значение будет больше допустимой нагрузки терморегулятора, придется либо разделять теплый пол на две зоны обогрева, подключив каждую к своемутерморегулятору, либо использовать твердотельное реле или магнитный пускатель. В последнем случае стоит обратиться за помощью к квалифицированному электрику. Обратите внимание на то. что нельзя производить подключение пленочного теплого пола без установки устройства защитного отключения, максимальный ток срабатывания которого не превышает 30 мА.
Как правило, пленочные теплые полы продают готовыми комплектами, рассчитанными на определенную площадь обогрева. В них помимо пленки нужной длины содержатся все необходимые для монтажа аксессуары — установочные провода, специальные зажимы для соединения пленки и проводов, изоляционный скотч.
УСТАНОВКА ОБОРУДОВАНИЯ
Почему производители не рекомендуют укладывать пленочный теплый пол в стяжку или в слой плиточного клея? Во-первых, такая конструкция из-за возможного повреждения проводников не прослужит долго. Для монтажа в выравнивающий слой лучше использовать более прочные нагревательные кабели. Во-вторых, пленочные теплые полы созданы для укладки под тание капризные напольные покрытия, как ковролин, линолеум, ламинат или паркетная доска.
При покупке напольных покрытий выбирайте такие, которые рекомендованы производителями для эксплуатации вместе с системами теплого пола. Они обычно дополнительно промаркированы специальными символами — вертикальными стрелками или значком +°С, под которыми на черном фоне схематически обозначен уложенный кабель.

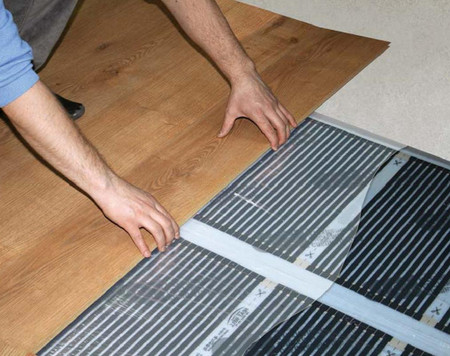

В случае монтажа нагревательной пленки под ламинат или паркетную доску на основание пола монтируют слой мягкой теплоотра-жающей теплоизоляции, например, на основе вспененного полиэтилена, который фиксируют монтажным скотчем. Поверх материала укладывают нагревательную пленку (теплоизоляция с металлизированным слоем должна иметь специальное полимерное покрытие). В процессе монтажа четко следуют инструкциям производителя относительно правильной ориентации пленки. Под нее устанавливают датчик температуры, соединяют отрезки нагревателя между собой и подключаютктерморегулятору. Во время монтажных работ обязательно отключают напряжение!
После подключения терморегулятор устанавливают в сервисную коробку на стене, подают напряжение и проверяют работу теплого пола. Для этого на терморегуляторе выставляют максимальную температуру. Через 5-10 мин. аккуратно проверяют нагрев каждого отрезка нагревательной пленки. После тестирования отключают напряжение и завершают монтаж.
Для защиты от возможного попадания воды поверх пленочного теплого пола рекомендуется уложить слой полиэтиленовой пленки толщиной 100-200 мк (ед. изм. — микрон). Она должна перекрывать теплый пол на 50-100 мм с каждой стороны. Непосредственно на пленку укладывают паркетную доску или ламинат.
В процессе установки пленочного теплого пола под линолеум или ковролин рекомендуется использовать жесткую теплоизоляцию, например на основе натуральной пробки толщиной не менее 4-6 мм. Для защиты нагревательной пленки от механических повреждений между полиэтиленовой пленкой и напольным покрытием лучше положить слой ДВП или фанеры толщиной не более 6мм.
ТОНКОСТИ ОБОГРЕВА
Нагревательная пленка в силу своей конструкции весьма чувствительна к механическим воздействиям. Поэтому в процессе ее раскладки и при установке напольных покрытий следует быть предельно осторожными, . чтобы не повредить материал, установоч-Л ные провода и места их подключения.
Также не стоит забивать гвозди или вворачивать саморезы там, где уложена система обогрева. Если повреждения избежать не удалось, испорченный модуль можно заменить на новый, предварительно подняв напольное покрытие. Такая возможность быстро провести ремонт выгодно отличает пленочный теплый пол от кабельного.
Подводя итоги, можно сказать, что система теплого пола на основе нагревательной пленки является хорошим вариантом для комфортного подогрева. Производители предлагают пленочные теплые полы мощностью от 130 до 250 Вт/кв. м. Чем мощнее система, тем быстрее она нагреет поверхность пола до заданной температуры, а экономный расход электроэнергии обеспечат программируемые терморегуляторы.
Артемий Остренко
