Для начала определитесь куда вы будете устанавливать ленту. Таким образом, Вы сможете рассчитать необходимую длину светодиодной ленты.
При этом Вы должны помнить, что лента имеет кратность резки и для разных видов ленты кратноость разная. К примеру, для ленты SMD-3528-300-LED кратность резки составляет 5 см, что соответствует 3-м светодиодам.
Исходя из длины ленты, подберите блок питания . Используйте блоки соответствующей мощности. Если Вы хотите использовать RGB ленту, вам потребуется RGB-контроллер для того, чтобы ей управлять. После того, как вы выбрали и купили все необходимое, можно переходить к монтажу светодиодной ленты.
В первую очередь необходимо выбрать и подготовить поверхность, на которую вы поместите ленту. Поверхность должна быть цельной без разрывов, так как это может привести к повреждению печатной платы ленты. Затем следует очистить поверхность от грязи и жирных пятен (например обезжирить спиртом). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
Светодиодные ленты обычно имеют клейкий слой 3мм, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности. При осуществлении данной операции не повредите светодиоды, т.к. они при этом могут выйти из строя.
Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.

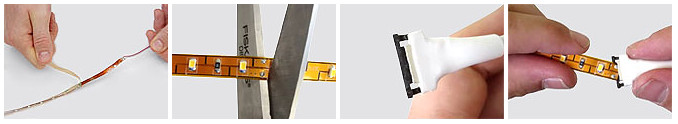

Если требуется разъединить ленту, можно разрезать ее ножницами между площадками для пайки. Эти места соответствующим образом маркированы. Для соединения двух отрезков ленты следует спаять их на обозначенных площадках паяльником температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд.

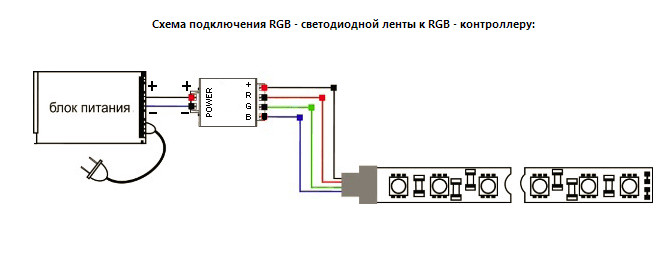

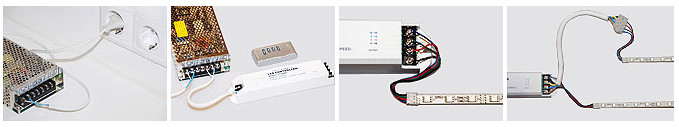

Завершающим этапом будет подключение ленты к блоку питания или контроллеру. Здесь проявите особую осторожность или просто позвоните нам. Блок питания к сети 220V подключают двумя проводами к разъемам L+ (фаза) и N- (ноль). Далее подключаем "+" на блоке питания к "+" на контроллере, а "-" к "-" соответственно. Если при соединении ленты и контроллера вы перепутаете "+" и "-", ничего страшного не произойдет. Просто поменяйте местами провода.
Подключение ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке - R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+. Каждые 5 метров ленты подсоединяются с помощью удлинения проводов от контроллера к следующему участку ленты с рекомендуемым сечением не менее 0,5 мм2, в противном случае происходит потери мощности тока, что отразится на яркости светодиодов.
