Исходя из рода своей профессиональной деятельности, электрики достаточно часто сталкивается с необходимостью произведения замеров показателей электросети (напряжение, сопротивление проводника и изоляции). Также зачастую специалисту необходимо знать параметры еще одной величины – силы тока. В данной статье как раз описаны приборы и приемы, при помощи которых ее измеряют.

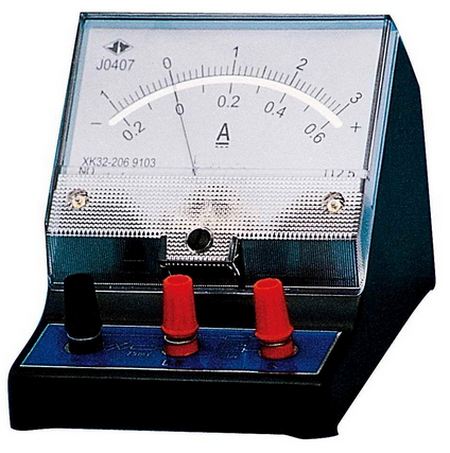

Прибор, используемый для измерения силы тока, называется “амперметр”. Он может быть представлен в различных исполнениях: электронный или стрелочный, отдельным устройством или в одном корпусе с другими измерительными приборами. Однако принцип его действия остается неизменным – для измерения переменного тока используется шкала с обозначением “ ̴ А”, для постоянного – “–А”.
Если вольтметр должен подключаться параллельно источнику тока, то амперметр необходимо подключать только последовательно, т. е. для измерения силы тока придется разорвать цепь и подсоединить амперметр. Если использовать для измерения силы тока отдельно взятый прибор амперметр, то в данном случае как для цепей переменного, так и для постоянного тока показатель напряжения значения не имеет, будь-то 127, 220, или 380 вольт.
Согласно общеизвестному факту, амперметр будет показывать одинаковые данные, вне зависимости от места его расположения в цепи, поскольку сила тока одинакова на всех ее участках. Следует данное утверждение из того, что заряд является одинаковым на любом участке цепи, вне зависимости от поперечного сечения проводника. Это можно сравнить с водопроводом, вода в котором никогда не собирается в одном месте, так и заряд в цепи не имеет свойства накапливаться в отдельных ее частях. Если, к примеру, использовать два амперметра для подключения в различных точках цепи, то их показания будут идентичны.

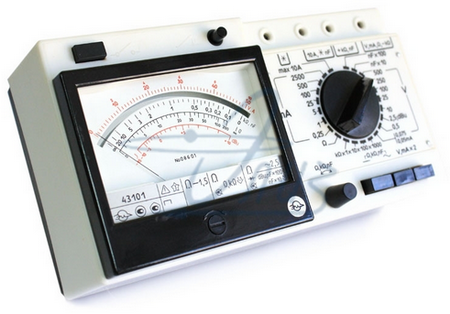

Также для измерения силы тока нередко применяют универсальный стрелочный тестер. Функциональные особенности этого прибора позволяют измерять силу переменного и постоянного тока. Все, что для этого требуется – установить соответствующий переключатель в необходимое положение: “ ̴ А” для переменного тока; “–А” для постоянного тока. Особенностью любого амперметра является то, что его присутствие в электрической сети ни коим образом не должно влиять на параметры силы тока, во избежание погрешностей.

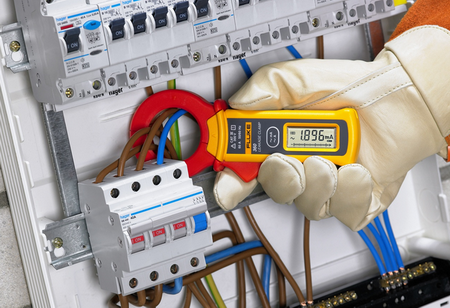

Весьма удобным методом измерения в цепях переменного тока является применение токоизмерительных клещей, потому как для работы с ними нет необходимости в разрыве цепи. Для снятия показаний нужно лишь специальным магнитопроводом прибора обхватить электрический провод. Данный способ не используется для измерений в цепи постоянного тока.
Профессиональные электрики часто нуждаются в измерении силы тока цепи, поскольку, зная ее параметры, с помощью формулы можно определить мощность агрегата: Р = UI, где P – мощность (выражается в ваттах), U – напряжение (выражается в вольтах), I – сила тока (выражается в амперах). Например, при потреблении каждой фазы трехфазного двигателя в 11А его мощность рассчитывается следующим образом: 11А х 220В = 2420Вт. В итоге, получаем стандартную потребляемую мощность - 7.5 Квт.
Следует отметить, что попытки измерение силы тока человеком, не обладающим специальными знаниями, неприемлемы. Ведь малейшая оплошность может стать причиной нанесения вреда оборудованию или собственному здоровью. Необходимо знать, что сила тока более 1 мА уже несет опасность для человеческого организма, а показатель в 100 мА и более приводит к серьезным поражениям!
