Степень механической защиты, обеспечиваемая корпусами оборудования, классифицируется по международному стандарту.
Степень защиты обозначается двумя буквами IP и двумя цифрами.
Первая обозначает степень защиты от проникновения твердых механических предметов, вторая от воздействия жидкости.
При выборе оборудования и определении места его установки очень важно обеспечить соответствие степени защиты корпуса внешним условиям эксплуатации прибора.
Корпус любого прибора автоматики должен одновременно удовлетворять двум требованиям защиты:
• обеспечивать электробезопасность обслуживающего персонала;
• защищать электронные элементы, расположенные в корпусе, от воздействий окружающей среды.
Производители промышленного и складского оборудования, как правило, приводят степень защиты корпусов устройств согласно международному нормативу International Protect, или просто IP. Этот норматив несет информацию о защите обслуживающего персонала от поражения электрическим током и о степени защиты расположенных внутри электронных элементов от проникновения пыли и воды.
Удобство норматива IP признано во всем мире, поэтому он используется гораздо чаще, чем ссылки на национальные стандарты. Поэтому, выбирая оборудования для светодиодного освещения и LED подсветки, необходимо обращать внимание не только на внешний вид оборудования, но и на степень защиты по IP.
На корпусах приборов многих фирм указывается степень защиты с помощью букв IP и последующих двух цифр, например IP20 или IP65. Первая цифра дает представление о защите от прикосновения человеком к токоведущим частям и о защите от попадания в изделия посторонних предметов. Вторая цифра определяет степень защиты корпуса от проникновения воды.
Расшифровка обозначения класса защиты корпусов оборудования IP-xx
Степень пыле – влагозащищенности.

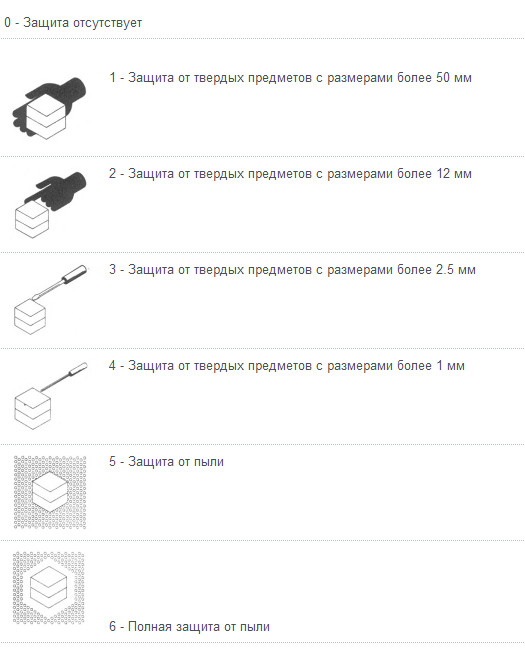

Первая цифра в маркировке это - Защита от пыли
- 0* Незащищено
- 1* Защищено от твёрдых частиц размером более 50 мм
- 2 Защищено от твёрдых частиц размером более 12 мм
- 3 Защищено от твёрдых частиц размером более 2,5 мм
- 4 Защищено от твёрдых частиц размером более 1 мм
- 5 Защищено от пыли
- 6 Непроницаемо для пыли

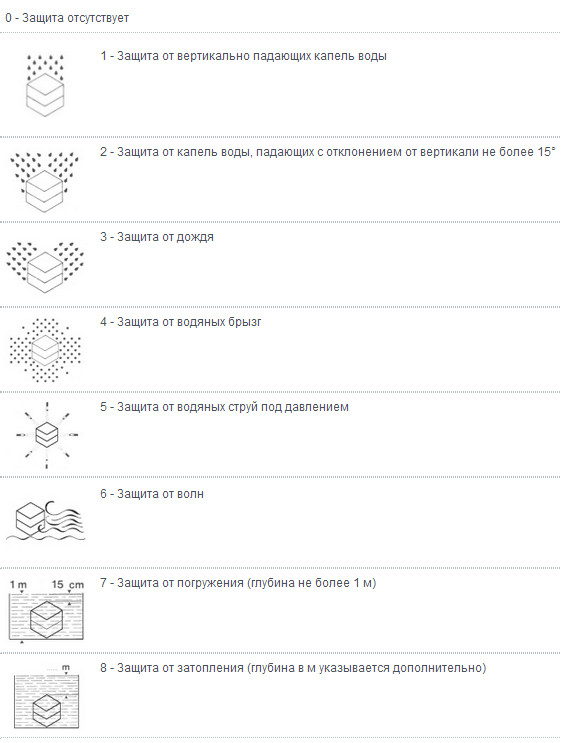

- Вторая цифра в маркировке это - Защита от влаги
- 0** Незащищено
- 1** Защищено от вертикально падающих капель воды
- 2** Защищено от падающих под углом до 15° капель воды
- 3 Защищено от водяной пыли
- 4 Защищено от водяных брызг
- 5 Защищено от водяных струй
- 6 Защита от динамического воздействия потоков воды (морская волна)
- 7 Защита от попадания воды при погружении на определенную глубину и время
- 8 Защищено от продолжительного погружения в воду
Примечания:
* Запрещено в освещении. Минимальный уровень IP20.
** Запрещено в уличном освещении. Минимальный уровень IP23.
Устройство со степенью защиты IP40, с точки зрения электробезопасности, совершенно надежно, но без защиты от попадания воды. А приборы с IP54 или IP65 можно устанавливать даже на морских судах. Однако в нормативе IP не учитывается защита от агрессивных сред и другие серьезные требования к оборудованию. В этих случаях надо пользоваться специальными стандартами.
Норматив IP дает понятие о пыле - влагозащищенности изделия.
Очевидно, что степень защиты корпуса действительно должна соответствовать условиям окружающей среды. Применение оборудования с заниженной степенью защиты IP10 не гарантирует защиту от случайного прикосновения пальцами к токоведущим частям.
Кроме того, во влажных помещениях такие устройства быстро выйдут из строя. С другой стороны, завышение степени защиты приведет к ненужным, а иногда и весьма существенным затратам. Нецелесообразно закупать технику с полной защитой от залива водой, если она используется в офисе, или в розничном магазине.
