Монтаж скрытой проводки лучше выполнять во время строительства или на том этапе ремонта, когда у вас имеются только черновые стоны и потолок, — тогда вам не придется делать штробы. В этом случае слой штукатурки толщиной не менее 6—7 мм покроет провод без каких бы то ни было затруднении.

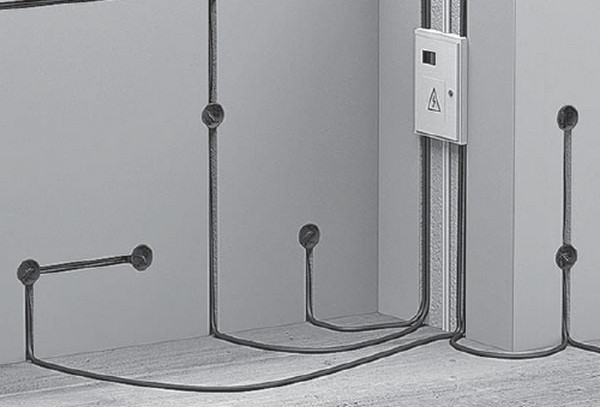

В самом начале следует наметить место прохождения кабеля. Для этого необходимо нанести линии, отмеряя необходимое по плану расстояние от потолка или пола.
Для черчения лучше использовать длинный строительный уровень — линии получатся ровными и прямыми. Расстояние в 15 см должно отмеряться с учетом последующих изменений (например, укладки пола или монтажа навесного потолка}, чтобы провод не оказался за потолком или под полом.
Затем па линии наносят точки в местах, где кабель будет прикрепляться к степс. В зависимости от вида проводника расстояние между крепежами может быть 40 (для гибкой жилы) или 20 — 30 см (для монолитной). Для бетонных и кирпичных стен идеальным крепежом является дюбель-хомут, или увешка (UW). При установке кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10.
Для увешки такого размера требуется бур диаметром 6 мм и длиной от 60 мм.
В обозначенных точках крепления с помощью перфоратора сверлят отверстия нужной глубины, куда вставляют кабель, обхватив его дюбелем. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене.
Поворот кабеля на 90° следует выполнять плавно и с изгибом по меньше, чем указано в техническом условии к нему. В основном в домашних условиях изгиб проводки делают равным 6 диаметрам кабеля. Перед тем как прижать проводник увешкой, отмотайте от бухты 10 м, а затем выпрямляйте кабель рукой, чтобы избежать перскрутов и изгибов. Это существенно упростит монтаж.

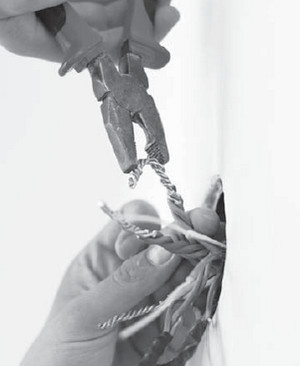

Подведя кабель к электрической точке, оставьте кусок длиной 15—20 см. После закрепления проводника увешками приступайте к оштукатуриванию стен и дальнейшему ремонту.
Штробление стен
Если кабель не удается положить на черновые стены или слой штукатурки слишком тонок, то стены придется штробить. Штробой называется борозда или прямоугольная выемка в стене для кабеля. Сделать ее просто, хотя нередко процесс занимает весьма много времени.

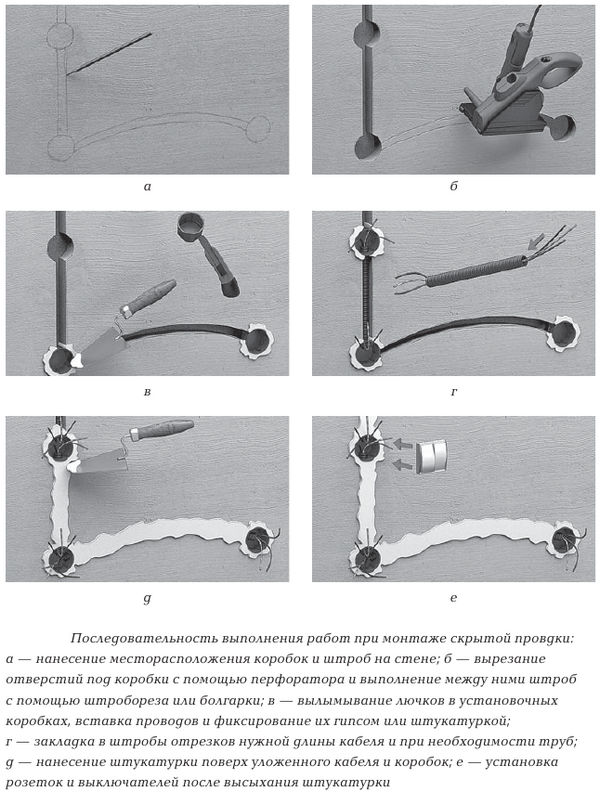

Штробление стен выполняют по предварительной разметке с помощью специальных инструментов — болгарки, перфоратора или штробореза. При работе с ними необходимо надевать защитные очки и одежду. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, выемка может получится неровной. Кроме того, существует опасность, что часть штукатурки отвалится. Проще всего работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки.
По всей протяженности кабеля прорезаются две параллельно идущие линии. Глубина штробы должна оказаться достаточной, чтобы в ней скрылся кабель. Еще несколько миллиметров отводят про запас, чтобы спрятать крепеж. Учтите также, что в данном случае коробка под розетку обычно устанавливается в стену. Ширина штробы зависит от количества проводов, которые должны располагаться па расстоянии 3 — 5 мм друг от друга.
Прорезав эти две линии, сбейте перемычку между ними с помощью обычного долота или перфоратора — штроба готова. Теперь в нее можно монтировать кабель, закрепляя его увешками.
Еще раз проверьте, все ли на месте, и на достаточную ли длину выдвинуты концы проводов, и приступайте к оштукатуриванию. Предварительно вычистите пыль из штроб щеткой и покройте выемку грунтовкой. После этого разведите необходимое количество штукатурной смеси и нанесите ее шпателем, вдавливая внутрь штробы. По окончании работы удалите широким шпателем излишки штукатурки и оставьте стены высыхать примерно на сутки.
В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками. Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.
Прокладка в трубах

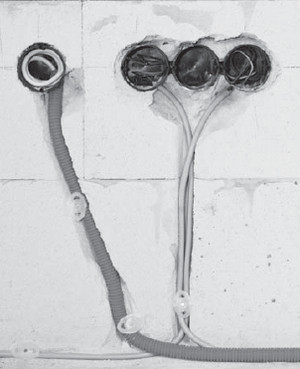

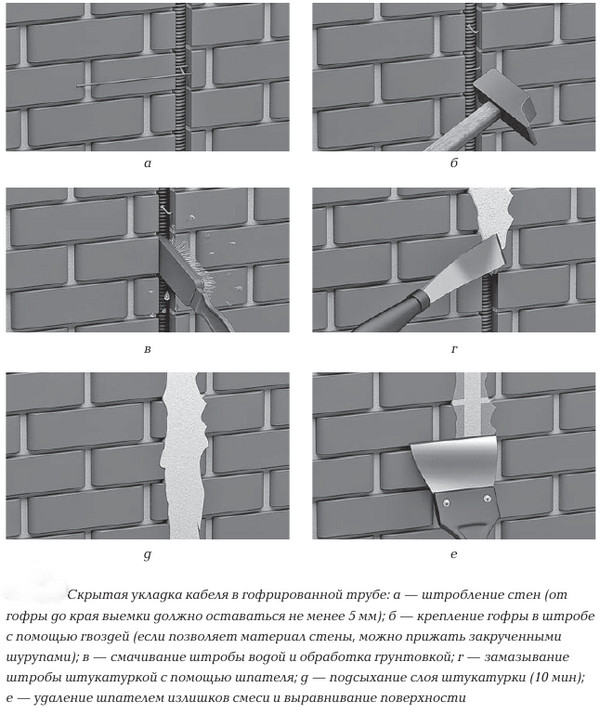

Для особо надежной проводки кабелей используют пластиковые трубы, гофрированные или ГШХ. Такой способ прокладки применяют достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур, например в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.
Если один из кабелей заключен в пластиковую трубу, то перехлест проводников допускается. В таком случае ширина и глубина штробы будут намного больше.
Если диаметр пластиковых труб превышает 40 мм, их крепят увешками или металлическими скобами. Трубы в штробе можно фиксировать и с помощью быстро застывающего гипса.
Такой способ прокладки более трудоемок, однако существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.
Прокладка в перегородках, полах и потолках
Если в помещении предусмотрен подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не нужно штробить стены в горизонтальном направлении — все провода прячут под гипсокартон, подводят к стенам и опускают вертикально вниз под нужные электрические точки. Можно избежать бурения отверстий под распаячные коробки, разместив их там же. В этом случае в гипсокартоне напротив коробок придется вставить пластиковые лючки.
Таким образом, вы в любой момент получите доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком.
Провода освещения монтируют к потолку хомутами или увешками. Хорошо, если проводка заключена в пластиковые трубы, прикрепленные к потолку с помощью клипс. Это повышает пожаробезопасность гипсокартонной конструкции.
Кабель можно проложить и в полу. Для такого способа монтажа хорошо подходят полы из дерева и гипсоволоконных плит. В первом случае в лагах выпиливают или просверливают отверстия для пластиковых труб, внутри которых проходит кабель. Во втором случае трубы укладывают на пол, прикрепляют к нему скобами и засыпают керамзитом или другим наполнителем, а поверх настилают напольное покрытие.

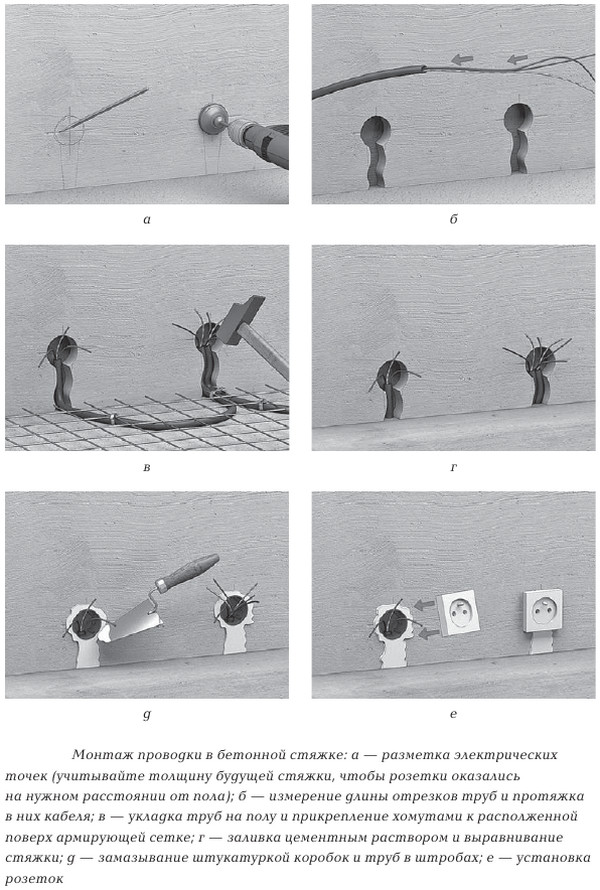

Существует вариант, когда проводку прячут в трубы и заливают цементным раствором — помещают под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.
Провода довольно часто прячут в перегородки или за гипсокартонные конструкции. При этом самой распространенной ошибкой является монтаж без защитных оболочек, когда в металлических профилях пробивают отверстия и сквозь них протаскивают провода. Это грубейшее нарушение норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно: он запутается в заусенцах профилей и острых краях подвесов.

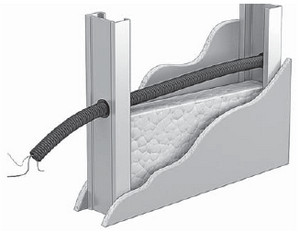

Наиболее распространенный способ защиты кабеля в перс-городках и гипсокартонных конструкциях — прокладка в гофротрубе. Еще один вариант — заключить кабель в пластиковые трубы или короба, которые затем просовывают в отверстия профиля.
При прокладке проводов освещения часто используют имеющиеся пустоты в потолочных плитах. В потолке пробивают два отверстия: одно — у стены, второе — в месте, где располагается светильник, и через канал в плите с помощью зонда из жесткой проволоки протаскивают провод. В данном случае в штроблении нет необходимости, и провода оказываются надежно защищены.
