Современная дача немыслима без электричества. Покосить траву, построгать доски, вскипятить воду в электрочайнике, осветить вечером дорожки сада — для всего этого нужны провода и ток в них. Согласно современным правилам прокладка коммуникаций от счетчика до энергопотребителей — забота домовладельца. Провести работы можно двумя способами: но воздуху или под землей.
Воздушные Качели

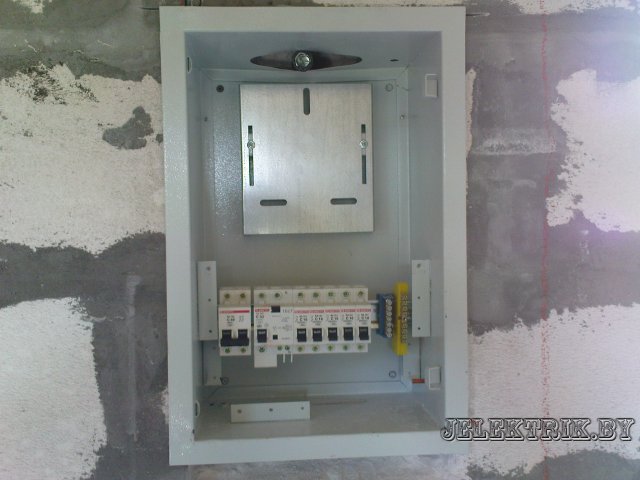

Распределение электричества по садовому участку происходит через силовой щит, расположенный после счетчика потребления энергии. Владельцу загородной территории необходимо установить распределяющий щит, совмещающий функции счетчика потребления энергии и разводку сети проводов до точек энергопотребления — розеток. Это трудоемкий процесс, требующий специальных знаний и навыков, а также четкого и неукоснительного соблюдения правил работы с электроустановками. При прокладке электросети необходимо учитывать следующие параметры:
• схему электросети участка;
• размер силового щита и его начинку;
• выводы из силового щита;
• сечение кабеля;
• количество распределительных коробов.
В первую очередь владельцу участка придется определиться с электропотребителями и их точным местоположением. От этого зависит вся дальнейшая работа. Допустим, на участке несколько строений: основной дом, летняя кухня, насосная станция, баня и туалет. Нарисуйте план территории, обозначьте, где что находится, сколько розеток вам потребуется, оцените предположительное количество электроприборов и рассчитайте мощность потребления энергии для каждой точки. К примеру, рядом с домом будет подключен насос для воды ориентировочной мощностью 1100 Вт — одна точка. В дальнем конце участка планируют установить туалет — это еще одна точка подключения (лампочка 60 Вт) и т.д. Учитывая данные по расположению всех точек, можно определить длину кабеля, его сечение и количество предохранительных автоматов в щите. На каждый объект рекомендуют установить отдельный предохранитель номиналом от 10 до 20 А. В дальнейшем это позволит проводить ремонтные работы без отключения тока по всему участку, а также не остаться полностью без электричества в случае короткого замыкания в каком-либо приборе.
ПОЛЕЗНО ЗНАТЬ! ПРОКЛАДКА ПРОВОДКИ НА УЧАСТКЕ ПО ВОЗДУХУ
Плюсы:• экономически выгоднее, чем прокладка кабеля под землей;• нет риска поражения током при падении провода на землю;• легкая замена оборудования благодаря круглосуточному доступу. |
Минусы:• возможен механический обрыв провода;• необходима установка опор. |

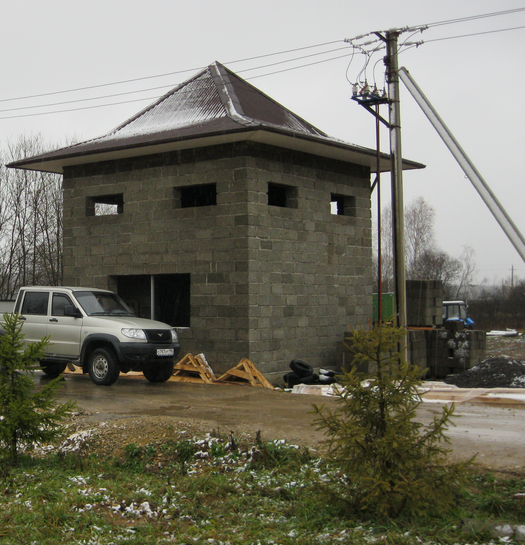

Для того чтобы ввести либо вывести кабель из деревянного здания, в стене придется просверлить отверстие, проложить фарфоровую или пластиковую трубку и заделать щели мастикой или монтажной пеной. Провод, проходящий в пластиковом кабель-канале или гофрированной трубе, крепят к деревянной стене дома клипсами либо гвоздевыми скобами, к кирпичной — дюбель-хомутами или дюбель-стяжками. Согласно нормативам расстояние между двумя опорами провода, проведенного по воздуху, должно быть не более 25 м. иначе потребуется установить дополнительную опору. На стенах дома монтируют стальные скобы, натягивают между ними трос так. чтобы он немного провисал, а затем проводят "воздушку", прикрепляя провод к тросу через каждые 50см пластиковыми хомутами.
Сечение проводов рассчитывается по специальным таблицам для каждого отдельного случая. Специалисты советуют использовать не алюминиевые, а более надежные медные провода. Можно приобрести самонесущий медный провод с двойной морозоустойчивой ПВХ-изоляцией (СИП-2, КГВВ, КГВЭВ. сечением не менее 10кв.мм). Кабель с резиновой изоляцией придется прятать от солнца, прокладывая по стене дома в виниловых коробах. гофро- или стальных трубах.
ПОЛЕЗНО ЗНАТЬ! ПРОКЛАДКА ПРОВОДКИ НА УЧАСТКЕ ПОД ЗЕМЛЕЙ
Плюсы:• электропроводка не портит внешний вид участка и зданий;• изоляция провода при условии правильного монтажа сети служит без замены десятилетиями. |
Минусы:• прокладка подземной кабельной линии обходится дороже, чем воздушной;• можно забыть, где проходит сеть;• ремонт затруднителен, поскольку требует раскапывания всей линии. |

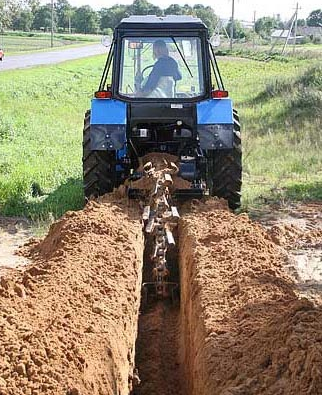

Прокладка электрокабеля под землей — не самый сложный процесс. Нет необходимости его особенно заглублять и утеплять — достаточно зарыть на штык лопаты. В отличие, скажем, от водопровода он морозов не боится. Длину кабеля рассчитывают с небольшим запасом. При этом чем меньше соединений будет произведено по пути его следования до электропотребителя, тем лучше. Однако и лишние метры нежелательны. так как это приводит к возрастанию сопротивления в сети и. соответственно, падению напряжения.
При прокладке кабеля в земле главное — обеспечить его защиту от механических повреждений (при перекопке почвы, от грызунов) и от воздействия окружающей среды. Именно поэтому под землей его протягивают только в оболочке. Можно использовать кабель с резиновой защитой, например ВВГ, либо кабель ШРПС с металлической гофрированной оболочкой, а также бронированный кабель. Кроме того, провод помещают в пластиковую гофрированную оболочку из ПВХ, ее можно приобрести в Минских строй-магазинах, или прокладывают металлической водогазопроводной трубе. В данном случае углы поворота обязательно защищают, например, с помощью кирпичной кладки, а в местах прохода через фундамент предусматривают установку гильз.
Кабель в защитной оболочке располагают свободно — согласно правилам установки он не должен быть зажат или натянут. Схему его размещения на участке желательно нарисовать на бумаге в виде плана. В дальнейшем это позволит избежать механического повреждения сети при земляных работах.
Специалисты не рекомендуют прокладывать кабель под землей в трубе из пластика низкого давления, так как защитные характеристики этого материала весьма сомнительны. К тому же она служит не более двух лет, а затем начинает трескаться и пропускает влагу. Доверие электриков снискали гибкие двустенные гофрированные трубы, отличающиеся высокой жесткостью и выдерживающие значительные механические нагрузки. Такие трубы легко гнутся, что позволяет обходить препятствия без повреждения оболочки. а кроме того, их можно дополнять различными комплектующими и создавать кабельные трассы любой сложности.
Делаем Сами с Усами
Не будем кривить душой, многие отечественные умельцы прокладывают на участках электросети самостоятельно, обладая минимальным опытом в этом вопросе. Насколько технически правильно это сделано, судить не нам. При устройстве электропроводки в доме и на участке следует помнить, что для работы с напряжением необходим допуск, а разводка электропроводов должна соответствовать государственным стандартам. Решая, делать электрические линии самим или нанять специалистов, вспомните, что неправильное
подсоединение может привести как минимум к плохой работе электроприборов и их перегоранию. а также к пожару. Не стоит забывать и о том, что разводка электрики предполагает устройство заземления.
Если вы решили все сделать самостоятельно. необходимо следовать нескольким правилам:
• в процессе работы с проводкой следует отключить электропитание;
• нужно избегать влаги;
• перед началом работ обязательной проверке должны быть подвергнуты провода и клеммы с помощью отвертки-индикатора (они не должны находиться под напряжением);
• все работы проводят только специальным инструментом с изоляцией;
• по завершении монтажа уточняют, не отключаются ли предохранители. Если их вырубает, линию придется проверять заново.
Дмитрий Гончаров
