В квартире или частном доме нередко устанавливаются выключатели, конструкция которых подразумевает наличие нескольких клавиш и розетки. Место их расположения – это, как правило, коридор у дверей ванны или туалета.
Эти устройства могут быть представлены в вертикальном, либо горизонтальном исполнении с конструкцией, как для наружного, так и для внутреннего монтажа. Блоки подобного рода выпускаются для использования в электрических сетях, выполненных по системам TN-S и TN-C.
Конструкция розеток, предназначенных для подключения к схеме по системе TN-S, включает в себя дополнительные электрические контакты, роль которых заключается в соединении электроприборов при помощи РЕ-проводника с защитным нулем. Что касается изделий, использующих схему TN-C, то они не предполагают применение заземления корпуса бытового оборудования.
Как выполнить подключение в зданиях старого типа
Начинается подобная схема с электрического щитка квартиры, с установленным в нем автоматическим выключателем и шиной рабочего нуля N. Фазный и нулевой проводники из щитка поступают в распределительную коробку в виде кабеля или сдвоенного провода старого образца. Все электрические соединения от осветительных приборов выполняются внутри распределительной коробки. При этом для реализации таких соединений следует позаботиться о наличии в ее корпусе клемм подключения:
• подходящего от автомата фазного провода;
• рабочего нулевого проводника;
• фазных проводников, отходящих от выключателя на лампочки.
Исходя из озвученной схемы, фаза подходит к розетке напрямую от автомата через распределительную коробку, а с ее контакта снимается проводник для соединения с перемычкой выключателя. При этом сам выключатель может быть двух- или трехклавишный.
Непосредственно от выходных контактов выключателей фазный провод напрямую подключается к патронам светильников. Проводник рабочего нуля от шины в квартирном щитке соединяется с другими проводами в распределительной коробке, таким образом, подключаясь к патронам всех осветительных устройств. Данная схема считается единственно правильной, и любые отклонения являются нарушением действующих правил.
Как выполнить подключение в зданиях нового типа
Согласно действующим на сегодняшний день нормативам, схема электропроводки в обязательном порядке должна включать в себя защитный ноль для соединения корпусов бытовой техники с заземляющим контуром. Данное исполнение реализуется посредством использования РЕ-проводника и его шины РЕ.
В таких зданиях применяется система TN-S, в то время как электросеть старых построек подвергается реконструкции на схему TN-C-S. В любом случае, внутри электрического щитка квартиры фазный проводник выходит от автоматического выключателя, провод с рабочим нулем от шины N, а защитный ноль берут от шины РЕ.
Что касается дальнейшего исполнения подключения, то оно основывается на рассмотренной ранее схеме с добавлением РЕ-проводника.
Применение рассмотренных схем предполагает, что к сети будут кратковременно подключаться маломощные потребители, нагрузки которых не превышают значения в 5 ампер. Но сегодня такое исполнение считается устаревшим по причине существенного повышения нагрузки бытового электрооборудования. Если розетка предназначена для подключения мощных потребителей, схема подлежит переработке. С этой целью необходимо выполнить расчет необходимых кабелей по тепловой нагрузке и установить дополнительные устройства защиты, такие как автоматические УЗО или дифференциальные выключатели.
Исходя из требований новой схемы подключения, распределительная коробка должна иметь дополнительное гнездо, предназначенное для соединения фазного провода розетки с автоматическим выключателем квартирного щитка.
Данный вариант подключения считается самым безопасным, благодаря использованию УЗО для защиты электрических потребителей от возникновения потенциала на корпусе прибора, вследствие нарушения изоляции проводника. При этом роль автоматического выключателя заключается в обеспечении защиты от токов коротких замыканий.

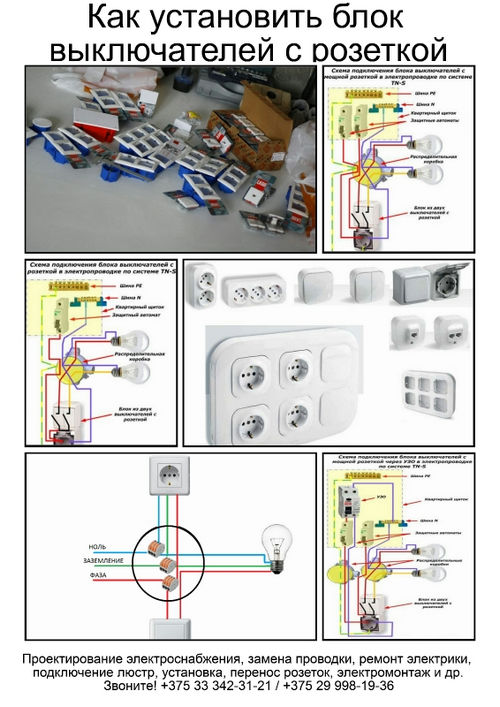

В процессе подбора электрических характеристик розетки, УЗО и автомата следует руководствоваться определенными правилами. В качестве альтернативы автомату и УЗО можно установить дифференциальный автомат, таким образом, сочетая защитные функции этих двух устройств и достигая экономии пространства в квартирном щитке.
