Наличие люстры на потолке в качестве источника света знакомо, наверно, каждому из нас. Подобного рода светильники довольно просто монтируются и даже при допущении ряда ошибок при установке могут длительно и бесперебойно функционировать. Однако нарушение технологии монтажа, если и не скажется на работе люстры, может представлять реальную опасность для человека в виде потенциального места получения электрической травмы. Ведь рано или поздно вам нужно будет заменить перегоревшую лампочку, в процессе чего, контактируя с металлическими элементами корпуса люстры.
Во избежание характерных ошибок, которые наиболее часто совершаются во время самостоятельного монтажа люстры, рекомендуется ознакомиться с содержанием данной статьи.

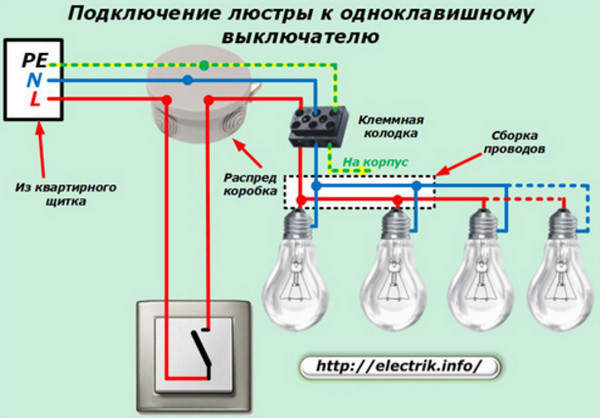

Как подключить люстру к одноклавишному выключателю

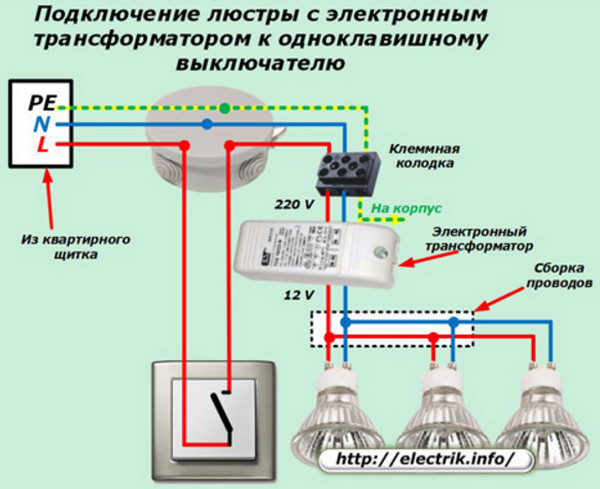

В качестве примера для рассмотрения можно привести люстру, оснащенную тремя лампами накаливания. Что касается типа ламп (люминесцентные, галогенные, светодиодные), то их конструктивные отличия не вносят изменений в саму схему, за исключением случаев использования понижающего трансформатора для источников света напряжением 6, 12 или 24 вольта.
Если люстра оснащается большим количеством лампочек, то их подключение осуществляется посредством реализации параллельных цепочек. Подобная схема подразумевает, что к распределительной коробке подводится три проводника, один из которых идет от квартирного щитка, а два остальных – от выключателя и люстры. Защитный РЕ и рабочий нулевой проводники поступают напрямую, минуя выключатель.
Здания старой постройки, оборудованные по системе TN-C и не подверженные модернизации электропроводки, лишены защитного РЕ-проводника и шины его подключения. В связи с этим, в установке системы выравнивания потенциалов и защиту появления напряжения на корпусе нет смысла, поскольку работать они не будут.
Фазный проводник от квартирного щитка подключается к кабелю выключателя в распределительной коробке и возвращается по другой жиле.

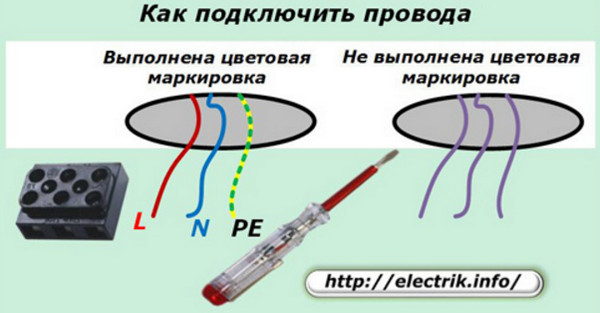

Иногда случается такое (особенно в случаях с проводкой старого образца), что жилы проводки выполнены в одном цвете, что делает невозможными визуальное определение принадлежности каждого провода. Решается проблема при помощи электрических методов, а именно, посредством применения обычной отвертки-индикатора, которая поможет определить фазу.

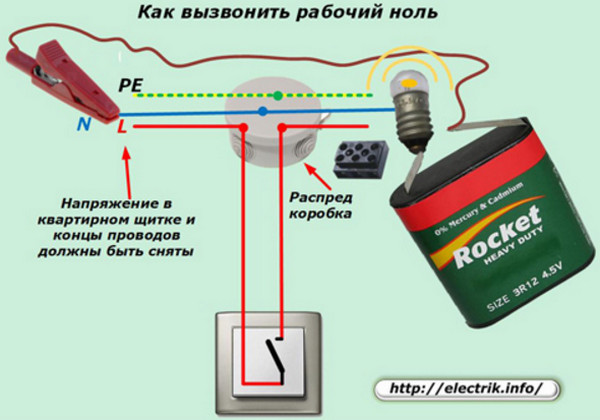

Теперь остается только отличить рабочий нулевой проводник от защитного, поскольку путать их при подключении ни в коем случае нельзя. В противном случае РЕ-проводник лишается своих функций, а защитные устройства будет работать некорректно. Для этой цели в квартирном щите с шин РЕ и N нужно снять провода отходящего кабеля и вызвонить при помощи омметра в месте подключения люстры. Если нет в наличии измерительного прибора, можно обойтись обычной комбинацией батарейки и лампочки.

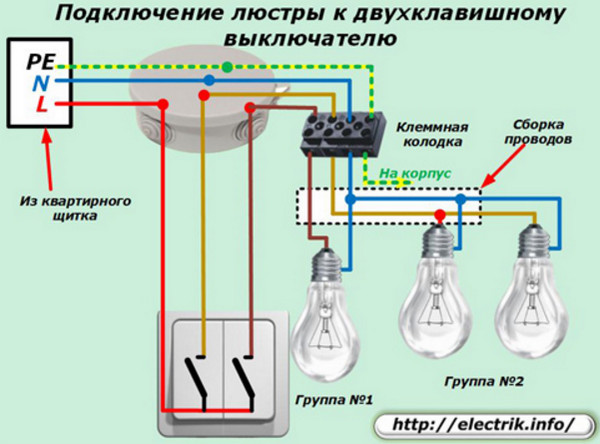

Как подключается люстра к двух- и трехклавишному выключателю
Такое решение приводит к некоторому осложнению электрической схемы, описанной выше. Теперь в ее состав входят:
• жилы в кабелях, ведущих к люстре и выключателю;
• модернизированная клеммная колодка;
• дополнительная клемма, размещенная в распределительной коробке;
• выключатель с двумя клавишами.
Кроме того, реализации данного решения требует перекоммутации проводов светильника с разделением на две группы освещения.

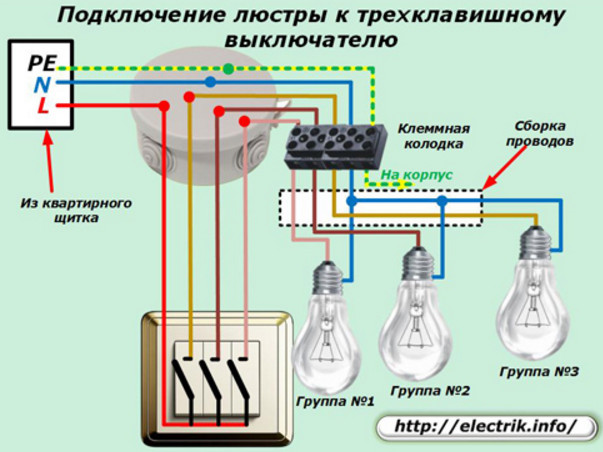

Что касается схемы подключения люстры к выключателю с тремя клавишами, то он подразумевает дополнение элементов, приведенных при описании способа подключения с использованием двухклавишного выключателя.

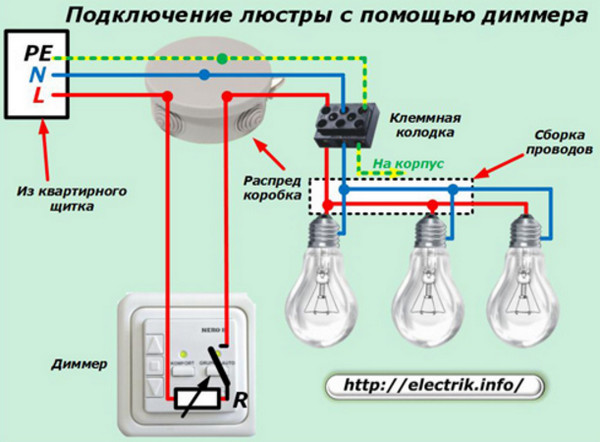

Подключение диммера к люстре
Использование обычного одноклавишного выключателя не позволяет регулировать яркость освещения в комнате, разве что, только путем выкручивания части лампочек. Этот способ вряд ли можно назвать современным и удобным, тем более, что производители на сегодняшний день предлагают потребителям широкий выбор диммеров, которые сочетают в одном устройстве функции выключателя и регулятора яркости света. Есть и более сложные и дорогие модели, которые позволяют включать и выключать освещение дистанционно, хлопком и плавно, а также обладают дополнительным функционалом.
Существует большое разнообразие диммеров, которые могут отличаться по способу монтажа, в связи с чем, применяются разные типы монтажных схем. Но главное здесь в другом: выбирая ту или иную модель диммера, следует обращать внимание на их совместимость с источниками света исходя из их типа и значений нагрузки. Например, если для стандартных ламп накаливания можно использовать самые простые модели, то для светодиодных и люминесцентных ламп выпускаются специальные конструкции.
Советы по безопасному монтажу люстры

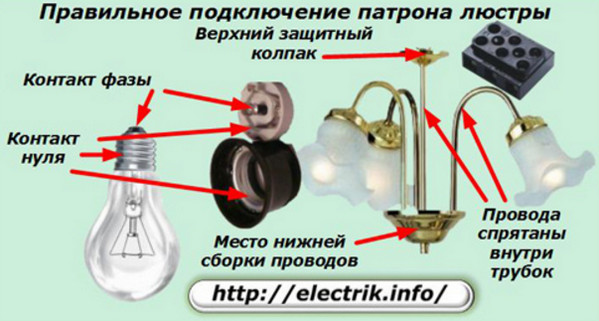

Проводку всегда нужно собирать таким образом, чтобы фазный проводник соединялся с дальним контактом патрона, а нулевой – с ближним. Данный прием обеспечивает безопасность человеку, который буде производить замену лампочки при включенном выключателе и случайно дотронется до токоведущей части патрона.
Как, известно, вся проводка электропитания люстры прячется в металлическую трубку. Во избежание появления на корпусе люстры потенциала следует уделить особое внимание качеству изоляции, полностью исключив наличие открытых участков проводки.
Сборку проводов во время монтажа производят в одном месте, обусловленном конструкцией люстры. При этом от общей “связки” по трубке отводятся и подключаются к клеммной колодке два проводника – фазный и нулевой. Также на саму трубку коммутируется защитный РЕ-проводник, хотя, он может отсутствовать у старых моделей. Но в любом случае, электрическим контактам в местах соединения необходимо обеспечить надежную фиксацию и изоляцию.
Еще один совет касается всех существующих источников освещения: электрический выключатель должен разрывать “фазу” и ни в коем случае не “ноль”.
