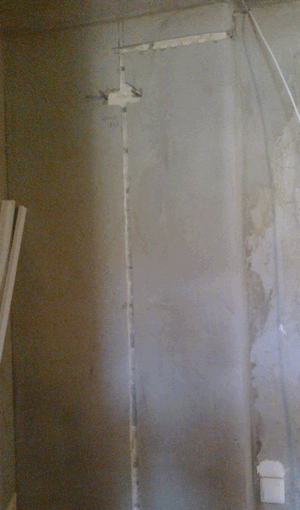

Практически в каждом случае монтажа электропроводки скрытого типа приходится выполнять такую весьма шумную и грязную процедуру, как штробление. Если нам приходится иметь дело со стеной из того же кирпича или бетона, то спрятать проводку без штробления не представляется возможным.

Монтажная разметка

С задачей по штроблению и укладке жгутов электрической проводки необходимо разобраться еще до выполнения окончательной отделки помещения, т. е. в квартире еще не должно быть ни обоев, ни мебели, ни напольного покрытия.

На голых стенах комнаты следует разметить трассу прохождения кабельных линий, для чего можно воспользоваться строительным карандашом и уровнем. Также в данном случае полезно придерживаться правил прокладки кабеля, согласно которым, электропроводка должна располагаться строго горизонтально под потолком (примерная высота – 2,5 м.), либо же по отвесу – тоже строго вертикально. Ни в коем случае нельзя допускать горизонтальных участков на низком уровне и диагональных переходов.

Процесс штробления

После того, как разметка трасс завершена, можно переходить к выбору инструмента для выполнения, собственно, штробления.

Для выполнения штробы используют, как правило, перфоратор, снабженный специальной насадкой, коих существует несколько. Итак, первая из таких насадок – штробер. Данная насадка изготовлена в виде слегка изогнутой лопатки с заостренным концом для углубления в пробиваемую штробу. Штробер предназначен исключительно для работы в ударном режиме, без вращения. Как результат, штроба получается достаточно глубокой и аккуратно выполненной.

Еще одна насадка, пользующаяся популярностью при штроблении – плоская лопатка, принцип работы которой аналогичен описанному выше штроберу. Отличие состоит лишь в более низкой производительности.

При небольших объемах для выполнения штроб также нередко прибегают к использованию буров и обычных острых пик для перфоратора. Правда, следует понимать, что от перфоратора высокой производительности ожидать не стоит, в особенности, если речь идет о работе с бетонными стенами. Как раз по этой причине профессиональные электромонтажники отдают предпочтение дисковому режущему инструменту. Зачастую с обязанностями такового успешно справляется углошлифовальная машинка, известная также, как болгарка с алмазным сегментным диском.

При помощи болгарки по краям штробы делают прорези необходимой глубины, после чего среднюю часть не трудно выбить тем же перфоратором с соответствующей насадкой. Несмотря на то, что данный вариант предусматривает большее количество операций, процесс штробления с помощью болгарки отличается большей производительностью, по сравнению с работой одним перфоратором.

Однако наибольшей производительностью при изготовлении штроб обладает штроборез, внешне очень похожий на болгарку. Штроборез снабжен сразу двумя режущими дисками с возможностью регулировки расстояния между ними. Функциональный набор данного приспособления позволяет выполнять штробы необходимой ширины и глубины.

Во время работы с дисковыми инструментами следует ожидать лишь единственного ощутимого недостатка, который не присущ перфоратору – образования большого количества пыли и грязи, которая летит из-под режущего диска целым потоком. Поэтому не следует пренебрегать такими средствами индивидуальной защиты, как очки, беруши и респиратор.

Монтаж электрического кабеля

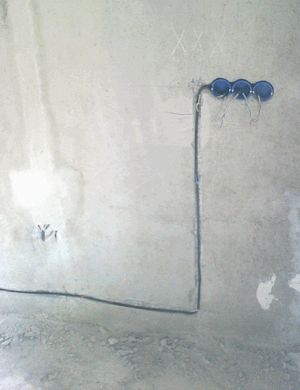

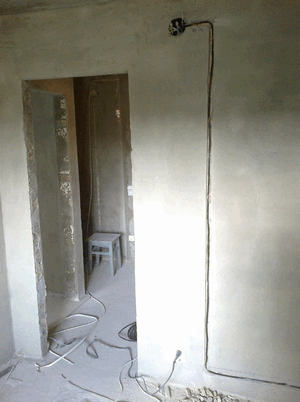

Как только по окончанию изготовления штробы образовавшаяся пыль рассеялась, можно приступать к установке кабелей. Во многих случаях, к сожалению, приходится пренебрегать требованием к возможности замены кабеля, расположенного в штробе. Ведь далеко не всегда представляется выполнение штробы достаточно ширины и глубины, способной разместить трубу для проводки кабеля.

Поэтому кабель в штробу принято укладывать жгутами, не обеспечивая им дополнительной защиты. Монтажный кабель ВВГнг, являющийся наиболее популярным для установки в жилых помещениях, обладает достаточно надежной изоляцией.

Закрепление кабеля выполняется при помощи одного из способов, описанных ниже:

1. С использованием перфорированной полосы, которые на сегодняшний день считаются традиционными, поскольку именно они ранее применялись при строительстве панельных “хрущевок”.

2. При помощи монтажной алюминиевой полосы, которую, при желании, можно приобрести в любом специализированном магазине электрики, либо изготовить самостоятельно.

3. Вполне приемлемый способ закрепления кабеля в штробе состоит в том, чтобы обеспечить его фиксацию при помощи алебастра. Для этого следует тянуть кабельный жгут по штробе, и сразу фиксировать его при помощи алебастрового раствора. Однако данный способ обладает одним существенным недостатком – раствор нельзя изготавливать в большом количестве, т. к. он достаточно быстро сохнет.

4. И наконец, самый современный и передовой способ закрепления – при помощи дюбель-хомутов. Эти крепежные элементы представляют собой дюбели установленного размера 6 мм со специальной петлей на конце, которая позволяет удержать жгут проводов. В результате процесс монтажа электрической проводки оказывается весьма и весьма простым: достаточно лишь при помощи перфоратора изготовить несколько отверстий, после чего установить дюбель-хомуты с предварительно закрепленным жгутом проводки.
