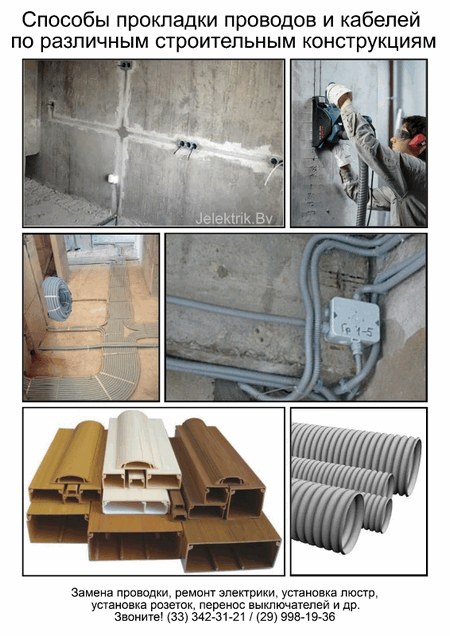

При выборе способа монтажа электрического кабеля необходимо учитывать такие факторы, как тип проводки (скрытая/открытая прокладка), степень горючести материала, из которого построено здание, а также категория помещения (жилое, производственное и пр.)
Способы монтажа при скрытой электропроводе
Если прокладка проводов осуществляется в помещении жилого типа, то здесь самым популярным способом является скрытый монтаж. Для человека, не обладающего специальными знаниями электромонтажника, скрытый тип прокладки кабеля представляется в виде штробы на стене или потолке, в которой проложен кабель, идущий к разъемам, выключателям и распределительным коробкам. Собственно, в данном случае все правильно, ведь такой монтаж наиболее распространен при скрытой проводке.
Но дела обстоят несколько иначе в том случае, когда стена является несущей, а при штроблении ее конструкция может быть ослаблена. Также особняком стоит вопрос монтажа в деревянной стене, т. к. скрытая прокладка здесь не очень удобна. Кроме того, монтаж кабеля в такой стене – это грубое нарушение правил пожарной безопасности, т. к. конструкция поддерживает горение.
Поэтому способ штробления и укладки скрытого кабеля оптимален для кирпичных и бетонных стен, причем, в обязательном порядке следует принимать во внимание такой фактор, как запас прочности. Что касается нарушения целостности конструкции потолочного перекрытия или пола с целью монтажа проводки скрытого типа, то специалисты не рекомендуют этого делать ни при каких обстоятельствах.
Прокладка кабеля на вертикальной стене
О штроблении стен из негорючих материалов было упомянуто выше. Если же говорить деревянной стене и необходимости выполнения скрытого монтажа проводки, то в данном случае проложить кабель можно только под обшивкой из фанеры и других облицовочных материалов (лист ГВЛ, СМЛ или ГКЛ).
Однако при таком исполнении монтажа придется позаботиться о дополнительной защите кабеля, к примеру, использовать гофрированную трубу из поливинилхлорида или жесткую трубу из стали или пластика.
Прокладка кабеля на потолках и перекрытиях
Бетонные перекрытия домов, построенных из кирпича или панельных конструкций, в большинстве случае имеют продольные пустоты. Их можно использовать, например, для прокладки электропроводки для одной лампы или люстры. При этом дополнительная защита кабеля не требуется.
Если же на потолке необходимо выполнить разводку провода для сложной системы освещения, то здесь более целесообразно установить дополнительный натяжной потолок, либо гипсокартонную конструкцию. Расположенный за обшивкой кабель нужно защитить при помощи гофрированной трубы, закрепленной на потолке.
Прокладка кабеля по полу
Наиболее распространенный и надежный способ монтажа кабеля в полу заключается в том, что его попросту заливают бетонной стяжкой. Но предварительно нужно проводку смонтировать в трубе, которая обеспечит ей необходимую защиту.
Также нередко протягивают кабель непосредственно под половой доской. Но в таком случае электрическая проводка требует дополнительной защиты в виде кабельной трассы из жесткой трубы. Ответвительные коробки в полу размещать не рекомендуется.
Прокладка кабеля в полых конструкциях и перегородках
В качестве каркаса таких конструкций, как правило, применяют металлический профиль. При этом между направляющими и стойками образуется пространство, которое заполняют специальными материалами для звуко- и теплоизоляции. Здесь же можно разместить кабель в гофрированной трубе.
Вне зависимости от того, по каким конструкциям выполняется скрытый монтаж кабеля, этот процесс должен осуществляться рационально и с соблюдением прямых углов.
Способы монтажа при открытой электропроводе
В случае с открытым монтажом проводки вариаций значительно меньше. Если конструкция не горячая, то проводку можно прокладывать непосредственно по ее поверхности, зафиксировав при помощи специальных скоб соответствующего размера. Главный недостаток такого монтажа состоит в скудной эстетике, в связи с чем, зачастую предпочитают использовать кабель-каналы. При этом данные приспособления можно фиксировать, как на бетонной стене, так и на деревянной конструкции. В качестве альтернативы кабель-каналу может быть использована гофротруба, хотя, она мало чем отличается от открытого кабеля, с эстетической токи зрения. Но если монтаж выполняется в помещениях производственного, складского назначения и т. п., то внешний вид проводки стоит далеко не на первом месте.
В настоящий момент при электрификации жилых помещений популярностью пользуется способ прокладки кабеля, который основан на применении плинтусов со встроенным кабель-каналом. Это отличное решение для прокладки кабеля без ущерба общему интерьеру помещения. Но следует помнить, что такие кабель-каналы не предназначены для монтажа больших жгутов электрической проводки.
Что касается монтажа жгутов проводки в ретро-исполнении, то здесь принято использовать специальные изоляторы в виде роликов, которые фиксируют жгут, не допуская его контакта с поверхностью потолка или стены. Данный способ позволяет прокладывать проводку даже по стенам, изготовленным из горючего материала.
