В конце прошлого года французский производитель электроустановочного оборудования для накладного монтажа компания Legrand представила в Беларуси свою новую серию изделий - Legrand Quteo, которая произвела приятное и незабываемое впечатление. Подобного оборудования много, но моноблочные изделия открытой проводки, функциональные, универсальные, к тому же простые и недорогие на рынке появились впервые, а для Legrand эта серия пока что единственная. Разработчики вложили в нее свои самые оригинальные идеи, а так же реализовали и довели до совершенства те, которые считали недостаточно оригинальными в прежнем исполнении Legrand.
Дизайнерские решения продукции серии Legrand Quteo.

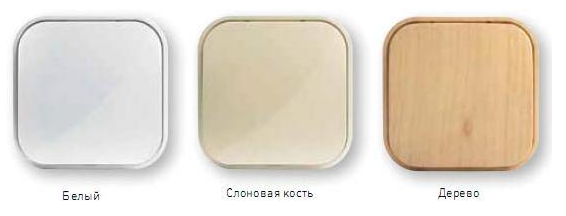

Любая новинка в первую очередь привлекает дизайном, ведь потребитель, прежде всего, обращает внимание на внешний вид изделия. Выключатели серии Legrand Quteo стильные, изящные, с оригинальной подсветкой. Представлены изделия в трех цветовых решениях: белом, светло-бежевом (слоновая кость) и под дерево. Они компактны и крепятся на любой вид стен. Крупная клавиша изготовлена из высококачественного с глянцевой поверхностью АВS-пластика, который отличается ударопрочностью, износостойкостью и устойчивостью к ультрафиолетовому излучению, а это значит, что цвет пластика со временем не изменится (не станет светлее или наоборот не потемнеет). Европейское качество делает выключатели Legrand Quteo надежными и способными прослужить многие годы.
Дизайн розеток Legrand Qute в виду функциональных особенностей оригинальностью не отличается, но он эргономичен, подчеркивает добротность изделия и органично вписывается в любой интерьер. Розетки этой серии компактны. Пластик, из которого изготовлен корпус, хорошего качества, износостойкий и ударопрочный. Корпус изделия соединяется с основным механизмом при помощи длинного винта. Заземляющие контакты достаточно тугие, а вилки вставляются и вытаскиваются с усилием, что является несомненным плюсом.

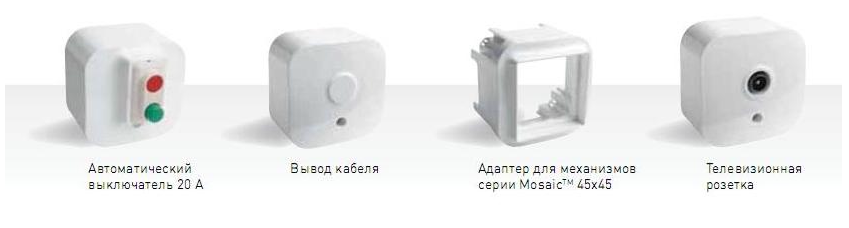

Никого не оставит равнодушным и функционал серии Legrand Qute: выключатели и розетки, переключатели и кнопки, телевизионные, телефонные и компьютерные розетки, коннекторы компьютерные 5, 6 категорий и адаптер (необходимый для их установки), выключатель автоматический и различные комбинированные устройства. Для дополнительного расширения функциональных возможностей в серии предусмотрен специальный монтажный адаптер для механизмов Mosaic стандарта 45х45, в него устанавливается любое изделие одноименной серии.

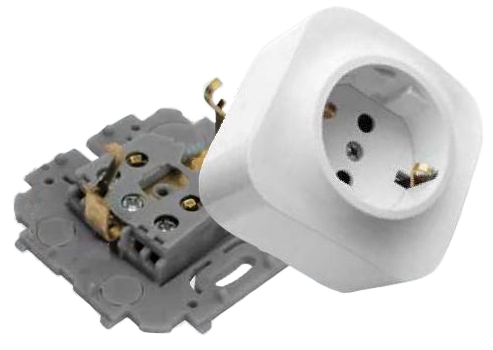

Если снять крышку розетки серии Legrand Quteo, то можно увидеть, что токоведущие элементы изделия надежно спрятаны в корпусе механизма. Это означает, что даже при отсутствии крышки исключается возможность прикосновения непосредственно к клеммам. Клеммы данной серии винтовые. Конструкция их не сложная, поэтому изделия относительно недорогие. На рынке встречается электроустановочное оборудование с безвинтовыми клеммами. Конструкция их сложнее, следовательно, цена изделия выше, да и в монтаже они труднее. Найти качественное оборудование эконом-класса практически невозможно, а плохие клеммы ни кому не нужны. Розетки Legrand Quteo имеют хорошие клеммы, которые практичны, высококачественны, надежны и безопасны, что очень важно. Пластины заземления розеток этой серии усилены, в основании их ширина составляет около 5 мм, они достаточно крепкие, следовательно, надежный контакт обеспечен. Латунные пластины прочно фиксируют вилку розетки, что гарантирует надежный контакт при многоразовых коммутациях и длительный срок эксплуатации изделия.
Многопостовая установка выключателя и розетки
{youtube}fMQOiRasqvI{/youtube}
Выключатели, переключатели и кнопки Legrand Quteo.

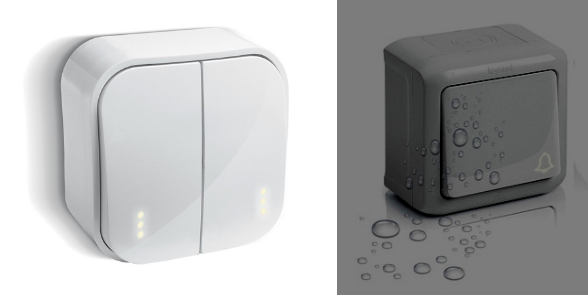

Контакты выключателей Legrand Quteo такие же, как у розеток этой серии - винтовые, и так же надежно спрятаны. Корпус выключателей Quteo IP20 (пылезащитных) в отличие от розеток соединяется с основным механизмом простым защелкиванием. Корпус влагозащитных выключателей IP44 крепится так же на зажимах, но снять его не просто, без помощи отвертки не обойтись.
Установка выключателя IP20
{youtube}t4Xi07pfUko{/youtube}
Установка выключателя IP44
{youtube}5dRmDsrAR3U{/youtube}

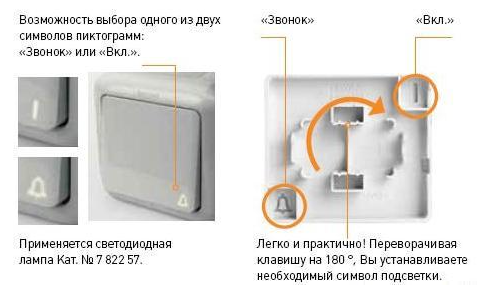

В каждом выключателе и переключателе IP20 предусмотрена светодиодная подсветка. Во влагозащитных устройствах ее нет, кроме одноклавишных выключателей\ кнопок\ переключателей. Индикатор подсветки на IP20 представлен в виде трех точек. У влагозащитных устройств есть возможность выбора символа: «I» или «звонок». Для этого достаточно повернуть клавишу на 180С и выбрать нужный символ подсветки. Если индикатором подсветки не пользоваться, то выключатель выглядит как обычный с гладкой поверхностью, это достаточно просто и гениально.
Во всех механизмах серии применяется светодиодная лампа одного типа, которую в зависимости от соединения используют в качестве подсветки (светодиод горит, когда потребитель - вентилятор, звонок, лампа, выключен) или просто контрольной лампы, когда потребитель включен.

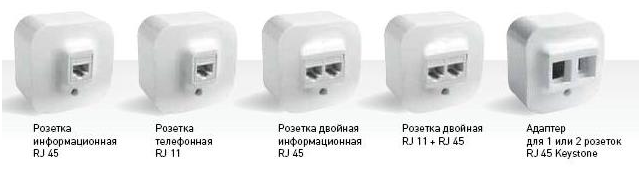

Телефонные, компьютерные и телевизионные розетки Legrand Quteo.
Розетки слаботочные данной серии сделаны так же качественно и добротно. Все изделия оснащены съемным автоматическим коннектором, который крепится непосредственно к корпусу, а сам корпус к монтажной плате (задней крышке, суппорту). Такой механизм позволяет просто и легко подсоединять кабель, обходясь при этом без предварительной зачистки проводов и применения специального инструмента. Для этого с коннектора снимается прозрачная защитная крышка, а с кабеля на необходимую длину внешняя оболочка. Провода внутри коннектора распределяются согласно цветовой схеме, нанесенной на его корпус. Крышка закрывается, а изоляция проводников прокалывается.
Телевизионная розетка в серии Legrand Quteo представлена только в одном виде и предназначена для кабельной сети типа «звезда». Внутри ТВ-розетки находится не тонкий кусочек металла или обычный винтик, а основательная металлическая пластина, к которой надежно крепится держатель кабеля. Схема соединения весьма простая: розетка – распределительное устройство. Если потребуется большее, то можно применить оборудование Legrand Mosaic, в котором представлено до 7 типов ТВ-розеток.
Суппорт - основная деталь для накладного монтажа

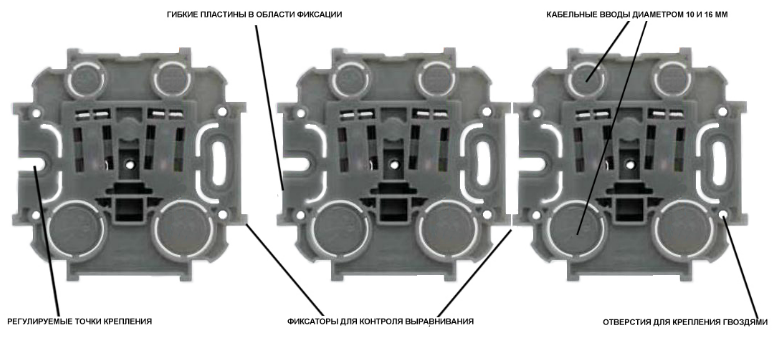

Как уже говорилось выше, все электроустановочные изделия Legrand Quteo предназначены для накладного монтажа. Поэтому еще одной основной деталью данного оборудования является суппорт (он же основание или монтажная плата). Крепится он прямо к стене и защищает механизм изделий от ненужного контакта с ее поверхностью, а так же выполняет ряд дополнительных функций. Конструкция суппорта продумана до мелочей, в нем не найти ни одного лишнего отверстия или ненужной детали.
• Отверстия и регулируемые точки для крепления суппорта позволяют устанавливать механизм строго горизонтально.
• Специальные фиксаторы используются для выравнивания в один ряд нескольких механизмов при многопостовой установке.
• При креплении к неровным стенам, гибкая пластина в области фиксации слегка изгибается, обеспечивая этим надежное прилегание и крепление суппорта.
• Для фиксации на деревянных поверхностях в основании предусмотрены специальные отверстия для гвоздей.
• Быстрое подключение при скрытой проводке осуществляется благодаря наличию 4 преднарезанных кабельных вводов диаметром 10 и 16 мм.
Подключение механизмов Legrand Quteo к кабелю.
Все механизмы этой серии легко подключаются к кабелю, где бы он ни располагался: на стене, скрытый в стене или кабельном канале. При боковом вводе кабеля отверстия вырезают непосредственно в корпусе изделия, для этого используются преднарезанные кабельные вводы. Если же провода выходят из стены, то кабель заводят с задней стороны устройства, через специальное отверстие в суппорте. Во влагозащитных устройствах подводка осуществляется через монтажные съемные мембраны. Она легко прокалывается, чтобы пропустить через отверстие кабель (сечением 4-15 мм), для ввода труб (диаметром 16-20 мм) отверстия нарезаются по специальным меткам.

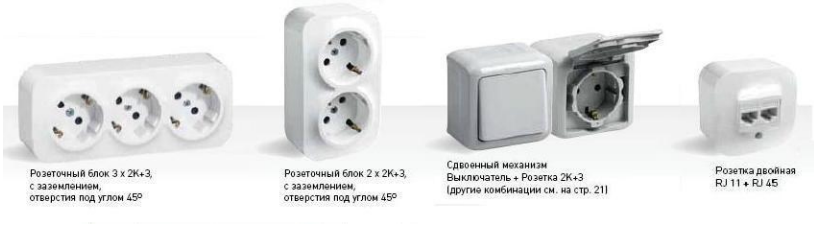

Оригинальные решения и комбинации серии Legrand Quteo.
В ассортименте электроустановочного оборудования представлено много интересных решений и комбинаций:
• Розетка комбинированная информационная RJ11 + RJ45 (розетка телефонная + компьютерная) IP20
• Розеточные блоки двойные или тройные с заземлением и без него IP20
• Розетки сдвоенные IP44
• Сдвоенный механизм: выключатель + розетка с заземлением IP44
Универсальные установочные блоки (4-6 постов)

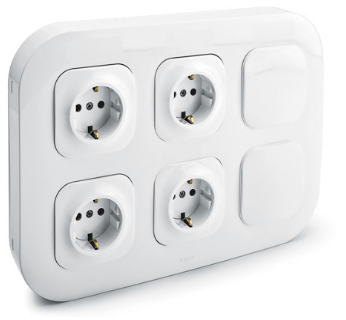

Монтажные блоки серии Legrand Quteo не имеют аналогов среди всего электроустановочного оборудования. Используя установочный блок на 4 или 6 постов и разные устройства серии Quteo IP20 можно оптимально скомпоновать и установить в одном корпусе нужную конфигурацию оборудования.

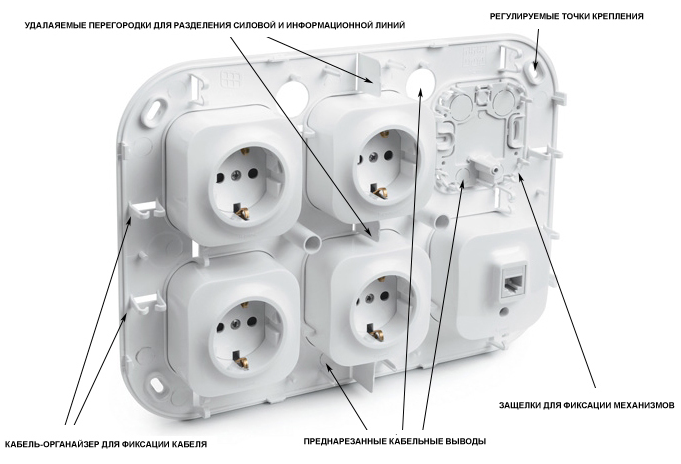

Установочный блок (он же установочный бокс, монтажный бокс, монтажный блок) имеет инновационную конструкцию с множеством запатентованных компанией Legrand технологических решений.
Монтажный блок состоит из основания и крышки.
• Конструкция основания блока позволяет прочно крепить изделия и грамотно проводить разводку кабеля.
• Специальные перегородки внутри блока, разделяют силовой и коммуникационный кабель.
• Расположенные на основании кабельные фиксаторы позволяют оптимально размещать кабель внутри корпуса.
• Блоки монтируются как вертикально, так и горизонтально.
После ознакомления с электроустановочным оборудованием серии Legrand Quteo можно сделать вывод: разработчики компании Legrand очень серьезно отнеслись к поставленной задаче, оптимально продумали все, даже самые незначительные нюансы монтажа, не оставив без внимания и безопасность изделий. Высококачественное, универсальное, эргономичное, к тому же с современным приятным дизайном оборудование удобно в использовании и гармонично вписывается в любой окружающий интерьер.
Монтаж установочного блока
{youtube}_d8ww1rs2WI{/youtube}
