Возьмем свет, спрячем его внутрь гибкого световода, используем многократное отражение, рассеиватели и будем делать со световым потоком все, что захотим: огибать им углы, проводить его сквозь воду и землю, прокладывать через толстые стены. Звучит фантастически, однако именно так получают и используют освещение на основе оптоволокна.
Домашняя Иллюминация
Мягкая сердцевина с большим показателем преломления, чуть более плотная оболочка и стеклянные или полимерные оптические волокна — это и есть гибкий кабель — основа оптоволоконного освещения. Как это ни странно, но оно появилось довольно давно, однако лишь в последние пять-шесть лет получило широкое распространение. Оптоволокно в качестве источника света или подсветки заслуживает самого пристального внимания — его возможности во многих случаях уникальны.

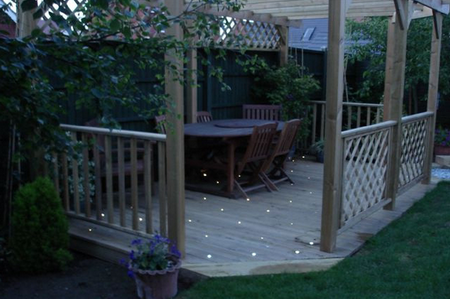

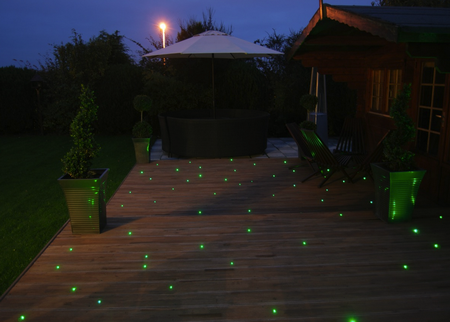

Используя оптоволоконные источники, можно организовать подсветку бассейна, элементов ландшафта или круглогодичную иллюминацию на фасаде загородного дома. Такому освещению не страшны ни повышенная влажность, ни высокие температуры, ни другие капризы погоды.

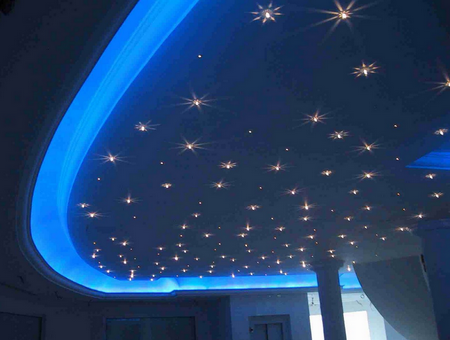

Оптоволоконные кабели абсолютно не нагреваются, не проводят электрический ток, соответственно, безопасны для эксплуатации в экстремальных условиях, например в банях или бассейнах. Диапазон их рабочих температур колеблется от-40 до + 80 градусов.Такие характеристики сделали сферы применения оптоволоконных источников света практически безграничными. В доме они могут пригодиться для создания декоративного потолка в виде звездного неба и в люстрах с большим количеством свечей. Используя оптоволокно, можно снизить затраты на оплату электричества, ведь лампа проектора в среднем потребляет около 50 Вт, а иногда и того меньше. За городом с помощью оптоволоконных систем организуют подсветку пруда и бассейна, стационарное освещение на участке, в том числе в труднодоступных местах (подсветка ландшафтного декора, растений); применяют для иллюминации на фасадах зданий; акцентируют элементы лестниц, входных групп. Оптоволоконные светильники все чаще используют при проектировании полноценного и безопасного освещения в сауне и бане, а также в ванной комнате — такими источниками подсвечивают банные аксессуары (крючки, зеркала, держатели, полки), саму ванну или джакузи. В интерьере их применяют при создании декоративных световых панно, для акцентирования предметов мебели, а также при проведении цветотерапии.
Сияние Отражений

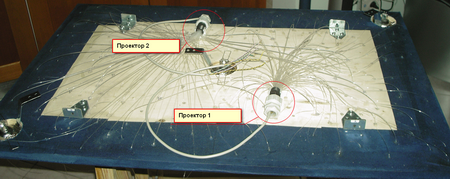

Основным компонентом системы оптоволоконного освещения является проектор, работающий на галогенной (металлогалогенной) или светодиодной лампе и имеющий различную степень защиты от воздействия окружающей среды, а также разные классы мощности (от 1 Вт до 150 Вт).
Проектор создает световой луч. У работающих на галогенной лампе устройств на выходе луч света пропускается через специальный фильтр, отсекающий ультрафиолетовое и инфракрасное излучение, и далее поступает в проводник-световод, использующий многократное отражение света. Проекторы, функционирующие на светодиодах, таким фильтром не оснащают — он им просто-напросто не нужен. Световод, в который заключена начинка — оптическое волокно — чаще всего изготавливают из прочного ПВХ или, например, поликарбоната. Если планируются значительные оптические нагрузки, используют двойную оплетку.
По типу подачи светового потока различают световоды торцевого и бокового свечений. В первом луч поступает в заданную точку пространства с торца кабеля, во втором свечение возникает из-за потерь при его прохождении и отражении внутри прозрачного световода. Кабели для бокового свечения скручивают или переплетают между собой, получая более насыщенный поток света. Однако в настоящее время на рынке появились и моножильные боковые кабели с более высоким, чем у многожильных, коэффициентом светопередачи (необходимость в скручивании отпала).
Получение бокового или торцевого потока света — это далеко не все возможности оптоволоконных источников. Для создания различных декоративных визуальных приемов проекторы дополнительно снабжают аксессуарами — дисками, позволяющими создавать эффекты северного сияния, горящего пламени, мерцания, плавного перехода одного цвета в другой (для проведения цветотерапии). Световоды в свою очередь комплектуют насадками, состоящими из линз, кристаллов, например Swarovski, точечных светильников, которые фокусируют или, напротив, рассеивают поток света. Таким образом, на выходе луча из устройства получают интересные световые сценарии.
Стекло vs Пластик
Решив использовать оптоволоконное освещение, придется остановить свой выбор на одном из двух типов кабелей — стеклянном или полимерном: каждый из них имеет свои преимущества и недостатки. Полимерные появились на рынке недавно, но осуществили настоящий прорыв не только в цене (они почти вдвое дешевле стеклянных), но и во многих качественных характеристиках.
Системы на основе полимерных волокон POF (plastic optic fiber) более просты в установке, чем стеклянные, так как легко гнутся в любом направлении и не ломаются. Они обладают меньшим по сравнению со стеклом весом и предоставляют возможность получить световоды с боковым свечением. Поклонники стеклянных волокон утверждают, что стекло способно пережить очень высокую температуру, вплоть до + 300 °С. Это действительно так, однако никакая оболочка, а волокна заключены именно в пластиковый световод, не выдержит таких значений. Крометого, сегодня на рынке представлена продукция крупных производителей полимерных волокон и сопутствующего оборудования, например Asahi, Philips Lighting, Mitsubishi Rayon, Toray, Fiberstars, продукция которых выдерживает температуру до + 100 - +125 °С.
Многие специалисты сегодня сетуют на эффект светового сдвига — стекло сильно поглощает синий и часть красного цвета, оставляя нам большую часть желто-зеленого, тогда как полимерные волокна страдают этим в меньшей степени. Однако для световодов длиной менее 10 м такие потери утех и других примерно одинаковы и несущественны, ведь в быту редко используют более протяженные кабели. Конечно, выбор — дело добровольное, однако уже сегодня можно с уверенностью утверждать, что будущее именно за полимерным оптоволокном.
Согласно Инструкции
Решив установить освещение на основе оптоволоконного кабеля, стоит учитывать некоторые нюансы и обратить внимание на правила эксплуатации устройств. Специалисты советуют не допускать перегибов оптоволоконного световода более допустимого радиуса. Это значение можно рассчитать самостоятельно. Возьмем диаметр используемой нити и умножим его на десять. К примеру: диаметр нити 0,8мм х 10=8,0мм. Таким образом, диаметр дуги конкретного световода не должен превышать 8мм. Больший по сравнению с рассчетным перегиб кабеля скорее всего приведет к световым потерям в дуге.
В процессе монтажа кабель потребуется отрезать до необходимой длины, а возможно, и не один раз. Делать это нужно очень аккуратно. Волокна во входной головке срезают максимально чисто, чтобы поверхность получилась зеркальной, но ни в коем случае не матовой или округлой. Для этого используют специальный инструмент—горячий нож. Срез оптоволоконных нитей во входной головке шлифуют, но делают это очень аккуратно, иначе образуется оплавление поверхности, в результате чего вы потеряете минимум половину светового потока.
Стоит обращать внимание на фокусное расстояние. Оно должно составлять не менее 85 %. Световой поток, как правило, распределяется неравномерно. Чтобы выровнять это значение, волокна смешивают от разных кабелей.
Резюмируя, можно сказать, что оптоволоконное освещение состоит практически из одних достоинств, но есть в этой бочке меда и ложка дегтя. Дело в том, что на сегодняшний момент оптоволоконные системы освещения одни из самых дорогих на рынке (речь об устройствах для дома). К примеру, комплект для бани или сауны (проектор, оптический кабель, насадки) обойдется в 200 - 600 $, звездное небо, состоящее из 88-188 нитей и монтируемое в подвесной потолок, уже будет стоить от 230 $, стеклянную раковину с нижней подсветкой можно приобрести от 270 $, а цены на подсвеченные мыльницы, стаканчики, держатели вешалки для полотенец и полки начинаются от 20 $. Возможно, в недалеком будущем такие устройства для освещения и детальной подсветки станут широко распространенными — буквально придут в каждый дом, однако сегодня оптоволоконные системы, по-прежнему, остаются экзотикой, доступной и, к сожалению, даже известной далеко не каждому.
Алина Варга
