Автоматический выключатель, называемый попросту “автоматом” – это знакомое практически каждому электротехническое устройство, предназначенное для отключения сети при возникновении определенного рода проблем. Защита сети от токов, превышающих допустимое значение, давно применяется в электрических схемах. При этом любой аппарат максимально-токовой защиты выполняет две наиболее важные функции – вовремя распознать слишком высокое значение тока и среагировать на него, разорвав цепь до того момента, как ей будут нанесены повреждения.
Высокие токи, в свою очередь, принято разделять на две категории:
1. Большое значение тока, ставшее следствием перегрузки сети;
2. Сверхтоки короткого замыкания, вызванные замыканием фазного и нулевого проводников.
Если в случае с коротким замыканием все предельно просто (современный автомат способен определить КЗ и отключить питание практически мгновенно), то с током перегрузки дела обстоят несколько сложнее. Отличаясь совсем не намного от номинального значения, такой ток может без последствий протекать в сети, в связи с чем, нет нужды в его мгновенном отключении.
Существует целый ряд токов, каждый из которых обладает собственным максимально допустимым временем отключения сети, колеблющимся в диапазоне от нескольких секунд до 20 и более минут. Также должны быть исключены ложные срабатывания, когда ток не несет никакой опасности и в отключении нет необходимости.

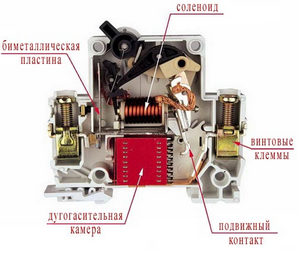

Конструкции современных автоматических выключателей предполагают использование одного из трех видов расцепителей, первый из которых – механический, предназначенный для ручного включения и выключения. Также применяется электромагнитная конструкция, отключающая токи короткого замыкания и наиболее сложная – технология тепловой защиты от перегрузок. Как раз характеристика теплового и электромагнитного расцепителей определяет характеристику автоматического выключателя. В данном случае используется буквенное обозначение на корпусе, стоящее перед цифровым обозначением токового номинала аппарата.
По обозначению характеристики судят о том, в каком диапазоне защита от перегрузок срабатывает, а точную регулировку выполняют за счет регулировочного винта, поджимающего биметаллическую пластину, которая реагирует увеличение протекающего электрического тока, разрывая цепь. Кроме того, характеристика “автомата” позволяет определить диапазон максимально-токовой защиты, который зависит от параметров встроенного соленоида.

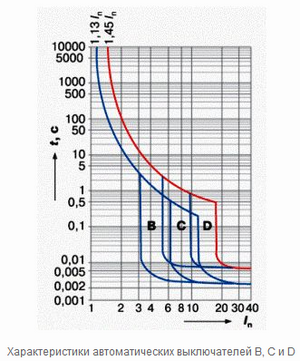

Итак, все характеристики автоматических выключателей представляют собой зависимость между значением тока нагрузки и временем отключения при его достижении. Далее будут перечислены характеристики “автоматов”, а также описаны их отличия и функциональное назначение.
• Характеристика MA не подразумевает использование теплового расцепителя. В действительности, в его применении не всегда есть необходимость. В качестве примера можно привести электродвигатели, защита которых осуществляется при помощи максимально-токовых реле. Роль же автомата в данном случае заключается в обеспечении защиты от токов КЗ.
• Характеристика А. Отличительной особенностью данной характеристики является то, что тепловой расцепитель срабатывает при превышении номинального значения тока уже на 1,3 единицы со временем отключения около часа. Автоматические выключатели, обладающие характеристикой А, используются в цепях, где нормальный рабочий режим исключает возможность появления кратковременных перегрузок. Один из примеров – цепи с полупроводниковыми устройствами, которые могут выйти из строя при малейшем превышении силы тока.
• Характеристика В. Главное отличие данной характеристики от характеристики А заключается в срабатывании расцепителя только при трех- и более кратном превышении номинального значения тока. При этом соленоид срабатывает всего за 0,015 секунды, а время срабатывания расцепителя теплового типа при трехкратной перегрузке составляет 4-5 секунд. Область применения “автоматов” характеристики B – осветительные и другие сети со сравнительно небольшим пусковым превышением тока.
• Характеристика С для большинства электриков является наиболее известной. В отличие от автоматов В и А, аппараты данной характеристики обладают большей перегрузочной способностью, минимальный порог которой составляет пятикратное повышение, по сравнению с номинальным значением. Наиболее распространены автоматические выключатели С в сетях с нагрузкой смешанного типа, обладающей умеренными пусковыми токами. Благодаря этому, автоматы как раз этого типа устанавливают в бытовых электрощитах.
• Характеристика D. Особенность данной характеристики состоит в большой перегрузочной способности. Минимальный порог срабатывания электромагнитного соленоида в данном случае составляет десятикратное превышение номинального значения тока, а время срабатывания теплового расцепителя может не превышать 0,4 секунды. Основная область применения “автоматов” характеристики D – это подключение электродвигателей с большими пусковыми токами.
• Характеристика K отличается тем, что соленоид обладает большим разбросом срабатывания в цепях переменного и постоянного тока. Так, если для переменного тока гарантированный порог срабатывания составляет 12-кратное превышение номинала, то для постоянного тока перегрузка должна составить 18 токов. Такая особенность позволяет использовать аппараты данной характеристики исключительно для подключения индуктивной нагрузки.
• Характеристика Z также обладает значительным различием гарантированного срабатывания электромагнитной защиты в цепях переменного и постоянного тока. Однако сфера применения таких автоматов – подключение электронных устройств.
