В связи с тем, что расходы на электроэнергию беспощадно растут, уже давно используются двухтарифные счетчики, а для того, чтобы контролировать мощность применяют ограничители.
Назначение
Ограничители мощности (ОМ) предназначены для защиты оборудования чувствительного к перепаду напряжения тока, для визуально контроля частоты, потребляемого тока и напряжения. Так же используют при защите электропроводки, от несанкционированного подключения постороннего потребителя энергии в вашу сеть.
Принцип работы
В однофазной и трехфазной сети переменного тока, ОМ контролируют величину мощности, в случае превышения заданного значения отключают нагрузку. Следующее включение происходит через определенный отрезок времени от 4 секунд до 3-х минут.
Ограничитель мощности OM-01-14
С помощью ОМ без внешнего включателя, можно контролировать ток до 100А, также производить подключение нагрузки до 3.5 кВт. У прибора одна группа контактов 30А.

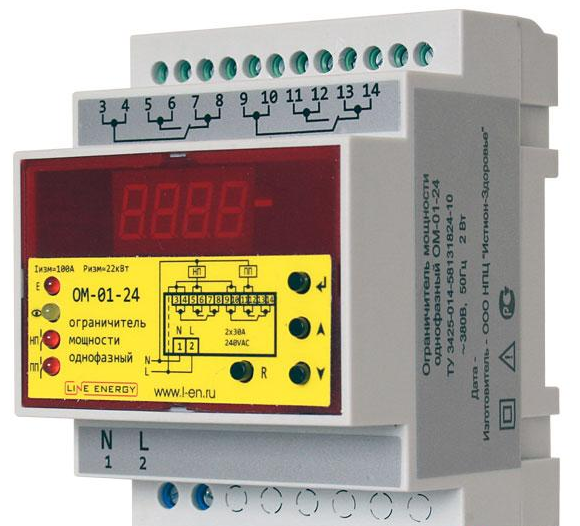

Ограничитель мощности OM-01-24
Двухканальный, контролирует ток до 100А, мощность нагрузки до 3.5 кВт на каждый канал, две группы контактов по 30А. Если большая мощность нагрузки, прибор включается с помощью внешнего контактора.
ОМ имеют следующие параметры допустимого значения:
- максимальный ток 0.1.. 100А;
- напряжение, устанавливается при нижнем и верхнем значении от 100 - 330В;
- гистерезис при допустимом отклонении от 1 - 20В;
- время - t1, реакция на аварию до 99.8 с;
- время - t2, повтор включения до 99.8 с;
- время - t3, повторное включение при увеличении тока или мощности до 240 минут;
- максимальная мощность до 22 кВт.
Во время включения ОМ производит диагностику сети, если напряжение соответствует норме контакты, присутствующие в реле замыкаются. Значение напряжения, частоты цепи, активной мощности, потребляемого тока и количество общей потребленной энергии по очереди отображаются на индикаторе. Во время отклонения от установленных норм при t1, исполнительное реле размыкает свои контакты, но напряжение на устройство сигнализации (звонок, фонарь) обязательно подается. Когда напряжение возвращается в норму, через t2 осуществляется повторное включение. Если причиной послужили: превышение напряжения либо тока, то повторное включение нагрузки будет происходить через t3. ОМ включается в ручном режиме только тогда, если значение t3 будет равно 0.
Ом имеет светодиодный индикатор, на котором видны причины аварийных параметров, при превышении общего количества энергии лампочка начинает мигать. Для предотвращения несанкционированного подключения, существует вариант ввода личного PIN-кода.
