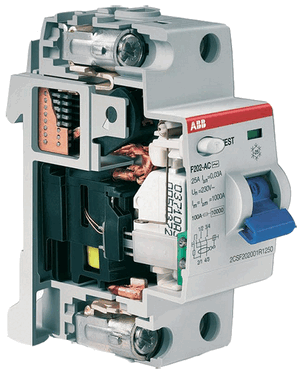

Почему вопрос дифференциального автомата достиг такой популярности, что о нем стоит говорить более подробно? Прежде всего, автоматические выключатели данного типа обладают одним неоспоримым достоинством – они обеспечивают электрической линии как защиту от сверхтоков короткого замыкания и перегрузок, так и защиту от токов утечки.
Говоря другими словами, одно устройство способно обеспечить весь спектр необходимых защит, что очень удобно, т. к. способствует упрощению монтажа и экономии пространства в распределительном щите.
Итак, о достоинствах дифференциальных автоматов уже известно – осталось лишь разобраться в вопросе выбора данных устройств.
Фазность и номинальное напряжение

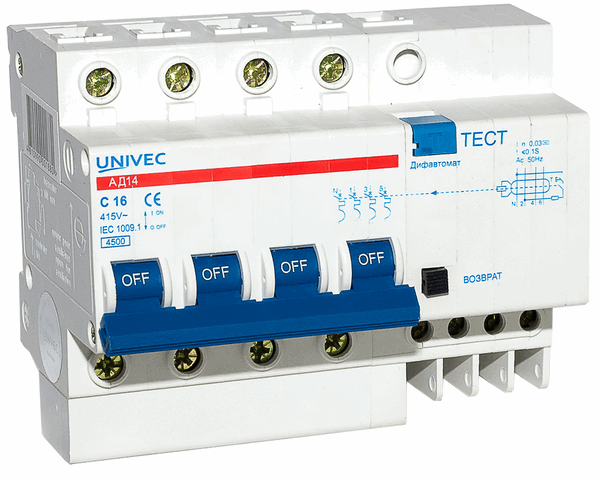

Аналогично любому другому аппарату защиты, выбор дифавтомата осуществляется, исходя из фазности сети. Трехфазные дифы снабжены тремя полюсами для подключения фаз и один полюс для нулевого проводника. Конструкция трехфазных устройств способствует их достаточно большим габаритам, в связи с чем, они занимают не менее 6-7 модулей. Для монтажа однофазных дифов требуется от 2-х до 4-х модулей, в зависимости от исполнения. Но, как бы то ни было, для размещения автомата потребуется значительно меньше места, по сравнению с УЗО и обычным автоматом вместе взятыми.
Что касается номинального напряжения, то ошибиться в данном случае весьма трудно: для трех фаз значение составляет 380 вольт, для одной – 220 вольт. Однако без редких неприятных исключений не обходится и номинальное напряжение аппарата лучше принимать во внимание.
Характеристика расцепителей и номинал дифавтомата
Несмотря на особенность своей конструкции, диф все же остается автоматическим выключателем, поэтому обладает собственной характеристикой, которая отображается буквой латинского алфавита, размещенной перед цифровым обозначением номинала по токовой нагрузке. Наиболее популярными автоматами для бытовых сетей считаются автоматы характеристики С.
Номинал по току утечки
Данное значение характеризует устройство защитного отключения, входящее в конструкцию автомата. Для обозначения номинального тока утечки используется символ Δ “дельта”, а также цифровое обозначение самого тока утечки в миллиамперах. Защиту розеточных и осветительных сетей обеспечивают, как правило, при помощи дифавтоматов с номиналом 10-30 мА.
Тип или класс интегрированного УЗО
Для профессиональных электриков давно не секрет, что существуют УЗО типа АС, способные реагировать исключительно на переменный ток у течки и УЗО типа А, которые реагируют на постоянный ток утечки в устройствах с электронными преобразователями. Речь в данном случае идет об УЗО, встроенных в дифференциальные автоматы. Из этого следует вывод, что использование УЗО типа АС, к примеру, для линий питания компьютерной техники, телевизоров и пр. будет попросту неэффективным, поэтому в данном случае более целесообразно использовать устройство типа А.
Защита от обрыва нулевого проводника
Этот момент любопытен прежде всего тем, что работа встроенного УЗО требует электропитания блока дифференциальной защиты, которое берется как раз со ввода устройства. Другими словами, для функционирования дифзащиты сеть должна быть под напряжением.
Производитель дифференциального автомата
Несмотря на то, что отечественный рынок предлагает нам дифференциальные устройства защиты самой различной стоимости, экономия в данном случае станет не самым лучшим решением. Нередко случается даже такое, что при более подробном рассмотрении дешевый дифавтомат и автоматом-то не является, т. к. кроме механического ручного не снабжен другими видами расцепителей.
Вполне логично, что можно подобрать дифавтомат аналогичной конструкции. Однако нельзя не учитывать тот факт, что функции дифа никоим образом не дублируются, т. е. безопасность сети зависит от качества его работы.
Общие указания
Конструкция каждого дифавтомата предполагает наличие кнопки “тест ” для проверки его работы посредством создания намеренной утечки тока. Выполнив установку аппарата, будет не лишним проверить его функционирование при помощи этой кнопки.
Также нельзя забывать, что далеко не каждая электрическая линия нуждается в наличии дифференциальной защиты. Наиболее распространенные случаи установки дифавтоматов – это общий ввод в противопожарных целях и кабельные линии штепсельных розеток. Что касается линий питания электрической плиты и освещения, то они, как правило, данной разновидностью защиты не снабжаются.
Аналогично УЗО, дифференциальные автоматы рекомендуют устанавливать в сетях с защитным нулевым проводником РЕ, что является требованием ПУЭ. Если защитное заземление отсутствует, то эффективность самой защиты от токов утечки значительно снижается и не всегда может обеспечить человеку достаточную защиту от поражения электрическим током.
