Для монтирования электрической цепи одних проводов и кабелей часто бывает недостаточно, их еще нужно к чему-то прикрепить, спрятать или защитить. Чтобы сделать эксплуатацию электрических проводников максимально удобной и безопасной, существуют разнообразные изделия из металла и пластика.
В домашних условиях кабели и провода чаще всего прячут в стене или замуровывают в штукатурку: их не видно, они надежно скрыты слоем гипса или цемента, который служит хорошим диэлектриком при условии, что штукатурка сухая.
В этом случае есть и несколько существенных недостатков.
• При повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка.
• Чтобы поменять проводку на более современную и надежную, приходится дела гь ремонт заново.
Чтобы избежать подобных проблем, можно провести кабель или провод поверх стены, а не в ней. Это открытый вид прокладки. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко повредить, случайно задев каким-либо предметом.
Для открытой прокладки проводов любого типа существуют специальные короба: пластиковые (применяют внутри помещений) или металлические (используют снаружи, а также в служебных помещениях или на производстве). Пластиковые короба для кабелей и проводов называются кабель-каналом, или электромонтажным коробом.
Кабель-каналы
Кабель-каналы — это пластиковые профили, форма сечения которых напоминает букву П. Открытая сторона накрывается крышкой, которая крепится к профилю с помощью двойного замка.
Помимо широко распространенных П-образных коробов, встречаются также короба треугольные, полусферические и другой формы, предназначенные для разнообразных поверхностей. Цвет кабель-канала обычно белый. Материал изготовления — негорючий ПВХ или полиэтилен.
Короба крепят к поверхности с помощью дюбель-гвоздей, шурупов, саморезов и металлических скоб. На некоторых видах кабель-каналов для этого предусмотрены специальные отверстия. К пластиковым, деревянным и шпаклеванным поверхностям короб можно приклеить специальным клеем. Кабель-канал предназначен для прокладки любых видов проводников — информационных, силовых и осветительных.

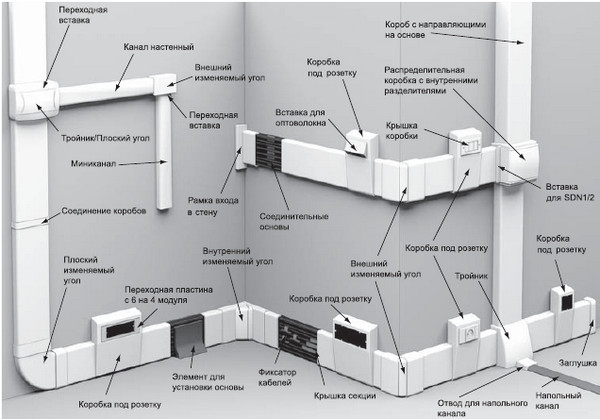

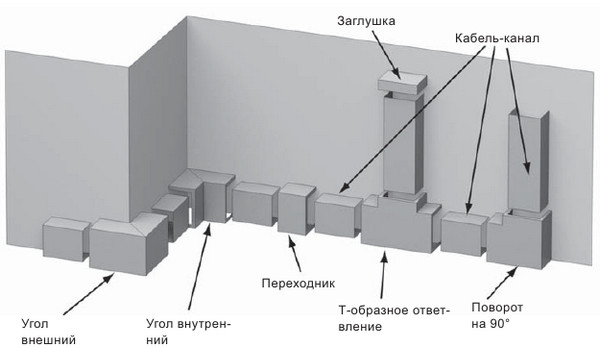

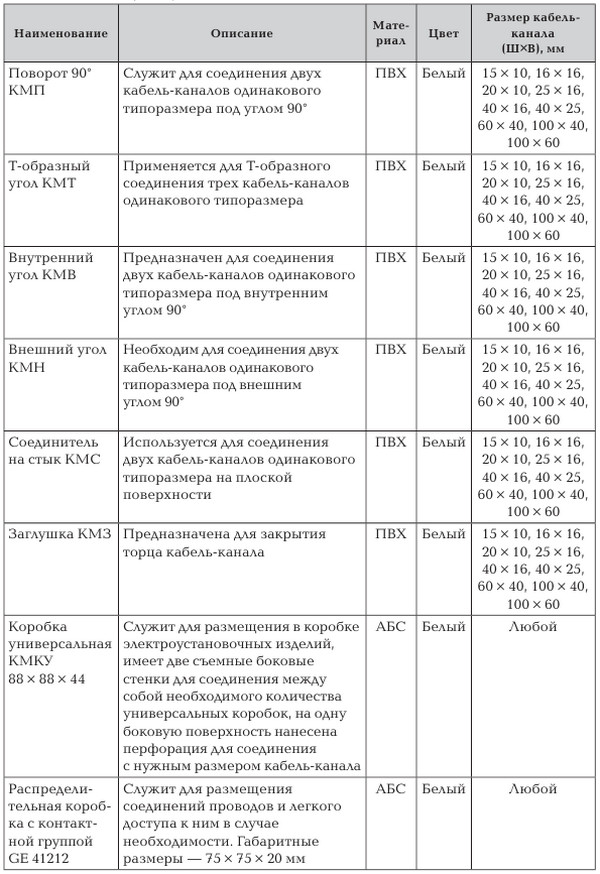

Кабель-каналы позволяют монтировать электрические сети любой конфигурации и сложности. Они выпускаются в виде отрезков длиной 2 м (продукция зарубежного производства может иметь другие размеры). В зависимости от сечения и количества проводников ширина и высота могут варьироваться от 15 до 100 и от 10 до 60 мм соответственно. Отрезки кабель-канала соединяются между собой с помощью аксессуаров: поворотных углов, тройников, заглушек и т. д. Более подробно аксессуары и основные размеры кабель-каналов представлены в таблице.
Кроме поворотных элементов существуют также специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

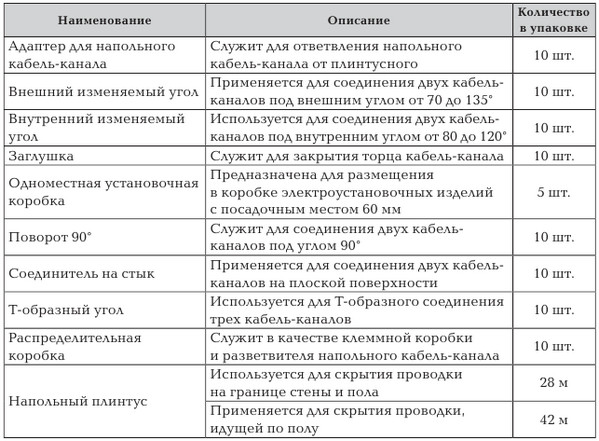

Скрытая прокладка телевизионного кабеля и питающего кабеля для розеток, телефонных линий и компьютерных сетей ведется в домах вдоль пола или потолка через напольные и плинтусные кабель-каналы соответствено. Для них также существуют специальные аксессуары.
Для прокладки одиночных кабелей, например антенного, используют специальные плинтусы. Внешне они ничем не отличаются от обычных, но середина у них пустотелая и закрыта крышкой. С помощью данного плинтуса можно спрятать 1—2 провода, не устанавливая дополнительные короба.
Достоинства пластиковых коробов:
• отсутствие необходимости выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
• легкий доступ к кабелю;
• дополнительная защита для электропроводников;
• легкость монтажа;
• возможность воплощения современных дизайнерских решений.
Недостатки пластиковых коробов:
• не всегда соответствуют дизайну помещения;
• требуют дополнительного пространства;
• легко ломаются при неаккуратном использовании;
• нуждаются в дополнительных аксессуарах.
Металлические короба

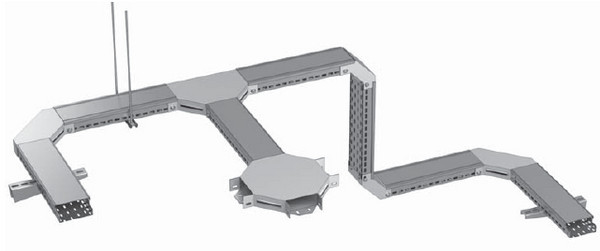

Металлические короба (или лотки) предназначены для проведения кабелей внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Лотки имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными .
Перфорированные изделия имеют меньший вес, их проще монтировать с мощного крепежа. Гладкие короба устанавливают на специальные опоры .

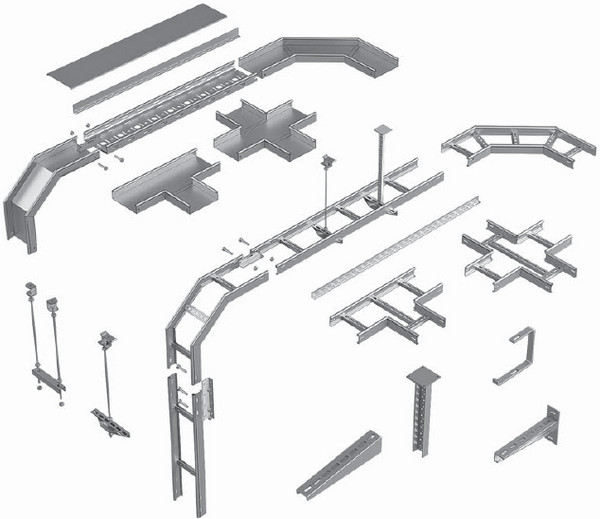

Металлические короба применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

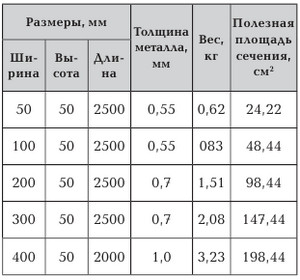

Основные размеры металлических лотков представлены в таблице.
Гофрированные трубы
Кроме коробов для прокладки кабеля применяются пластиковые и металлические гофрированные трубы, которые крепятся с помощью металлических скоб и специальных клипс. Если для монтажа кабель-канала подходит только ровная и гладкая поверхность, то для труб годится практически любая.
Пластиковые
Гибкую пластиковую гофрированную трубу (или гофру) можно поворачивать под любым углом или даже укладывать извивами. У этого вида продукции широкий спектр применения: их используют для прокладки любого вида проводников как внутри, так и снаружи помещений.
Гофра защищает кабель от механических повреждений и повышенной влажности, а также предохраняет человека от поражения электрическим током.
Различают легкие и тяжелые пластиковые гофрированные трубы. Легкие применяют в основном внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. И в том, и в другом виде иногда предусматривается стальной зонд для протяжки кабелей.
Пластиковые гофрированные трубы изготавливают из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягивают в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. п.

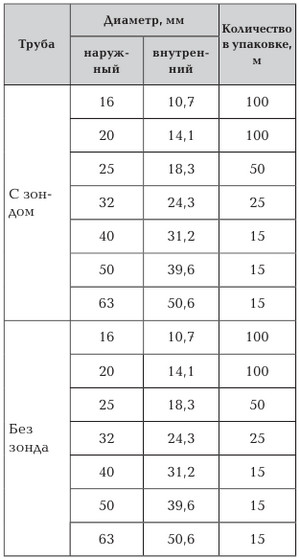

Размеры гофры из ПВХ с зондом и без представлены в таблице.
Металлические

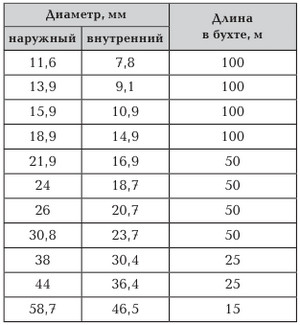

Металлические гофрированные трубы (или металлорукава) изготавливают из стальной оцинкованной ленты и используют, как и гофру, для прокладки проводников внутри и снаружи помещений.
Металлорукав обладает повышенной защитой от механических повреждений. Кроме того, при подключении заземляющего провода он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

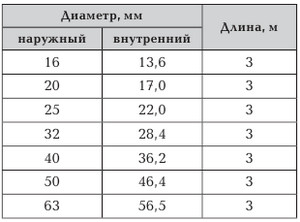

Гладкие жесткие трубы
Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.
Трубы ПВХ пожаробезопасны и служат для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.
Кембрики
Кембрики — это своего рода чехлы, гибкие шланги из ПВХ или полипропилена, которые надевают на кабель поверх оболочки или изоляции. Их используют для придания кабелю более эстетичного вида и дополнительной защиты, а также для соединения нескольких проводов.
Изделия для прокладки кабеля предусматривают следующие варианты монтажа.
Кабель-канал крепят с помощью дюбель-гвоздей размером 6x40. Если перегородка выполнена из дерева или мягкого пластика, кабель-канал прикручивают шурупами или просто приклеивают.
Металлические лотки монтируют с помощью анкерных зажимов, дюбель-гвоздей и болтовых соединений. Иногда для крепления используют специальные полки и кронштейны.
Пластиковые гофрированные трубы и трубы ПВХ монтируют с помощью специальных клипс, которые, в свою очередь, крепят к перекрытиям шурупами или дюбель-гвоздями. Кроме того, для данного вида труб, а также металлорукавов, можно использовать более надежные металлические скобы. Если нужно закрепить турбы быстро, применяют пластиковый хомут или стяжку.
