Согласно требованиям современных норм и правил, функционирование домашней электропроводки подразумевает использование защитных устройств. И на сегодняшний день наиболее популярны дифференциальные автоматы и устройства защитного отключения. Они поставляются на отечественный рынок в различных конструктивных исполнениях, что позволяет подобрать устройство с оптимальными характеристиками для использования в однофазных и трехфазных схемах электроснабжения. Вместе с тем, все эти устройства функционируют по одному общему алгоритму.
Принцип работы УЗО и дифавтомата
Устройство защитного отключения работает по принципу, схожему с дифференциальным автоматом, за тем исключением, что в его схеме отсутствует автоматический выключатель, который реагирует на превышение токов нагрузки. В связи с этим, при подключении одно- или трехфазного УЗО требуется установка дополнительной токовой защиты для обеспечения защиты от недопустимых нагрузок и коротких замыканий. Этот момент, собственно, и отличает УЗО от дифавтомата.
Что касается элемента, конструктивно объединяющего эти устройства, то им является схема, которая основана на сравнении входящих в устройство и выходящих из него векторов токов. В обоих случаях схема отключает электрооборудование, как только будет зафиксировано отклонение от установленных предельных величин.
Набор элементов, обеспечивающих функциональность схемы, может быть разным и основываться на использовании электромагнитных реле или полупроводниковых устройств. Для того чтобы иметь понятие о правильном подключении УЗО и дифавтомата, нужно рассмотреть один из вариантов конструкции, используемый в упрощенной однофазной сети. Алгоритм работы внутренних элементов статических устройств аналогичен, поэтому способ подключения у них не отличается.

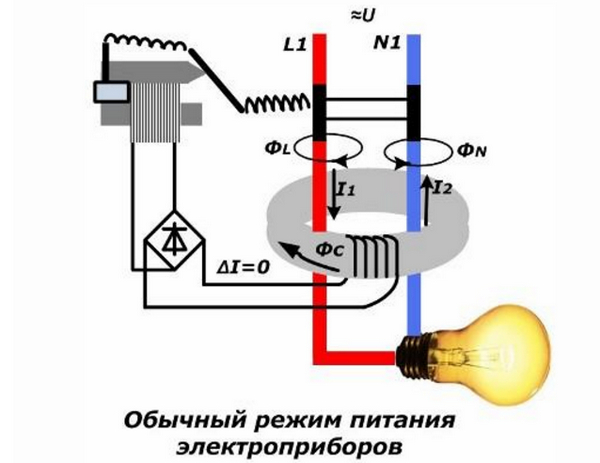

Работа в режиме нормального электроснабжения
Через тоководы УЗО, включенного под нагрузку, протекает ток нагрузки. При хорошем качестве изоляции в схеме возникновение токов утечки исключается. То есть, величина входящего по фазному проводу тока соответствует значению тока, выходящего из тороидального магнитопровода, в который вмонтированы тоководы УЗО. При этом входящий и выходящий токи противоположны по направлению.

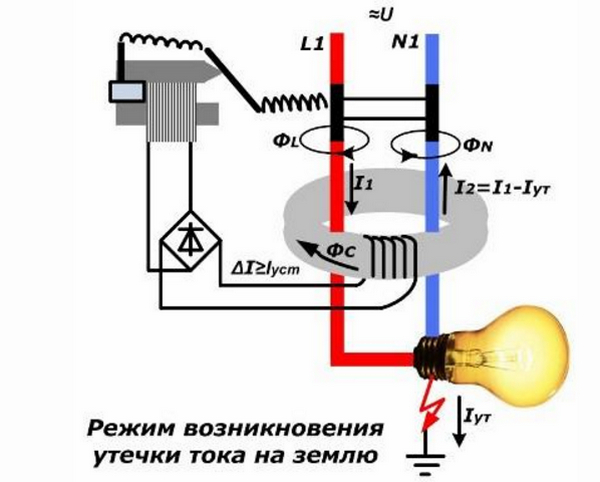

В данном варианте рассмотрена работа идеального устройства, что возможно только теоретически. На практике же всегда имеет место небаланс соотношений магнитных потоков, образованных фазными токами. Однако отличия настолько незначительны, что не сказываются на нормальной работе схемы.

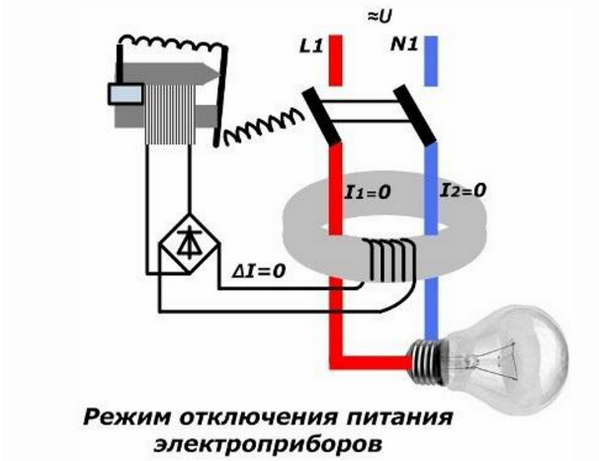

Несмотря на то, что устройства защиты на отключение, такие как УЗО и дифавтоматы, срабатывают в автоматическом режиме, их повторное включение требует выполнения ряд обязательных действий:
• анализ состояния микросхемы с целью определения причины отключения;
• устранение выявленной неисправности;
• включение УЗО или дифавтомата при помощи расположенного на их корпусе рычага.
Если устройство срабатывает повторно, в этом случае должен следовать вывод о вероятно плохой изоляции электрооборудования. Дальнейшие действия заключаются в описке поврежденного участка и восстановлении целостности изоляционного слоя.
В процессе первичного монтажа автоматической защиты в схему электропроводки требуется лишь правильное подключение входных и выходных фазных и нулевых проводников к соответствующим клеммам. Для этого на всех корпусах присутствует четкая маркировка.

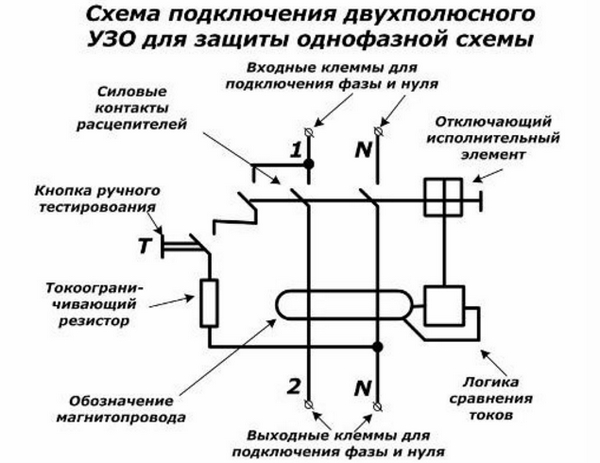

Подключение однофазного УЗО
Входные и фазная и нулевая клеммы обозначаются надписями “1” и “N”, а выходные – “2” и “N”. Устройства, функционирующие на основе электронной базы, особенно требовательны к правильному подключению нейтрали, поскольку ошибка с ее полярностью может привести к повреждению электронной схемы.
Функциональный набор устройства позволяет периодически проводить тестирование с целью определения его технического состояния. При воздействии на соответствующую кнопку в конструкции создаются условия для отключения защиты. Если в этом случае отключения нет, это свидетельствует о неисправности УЗО.

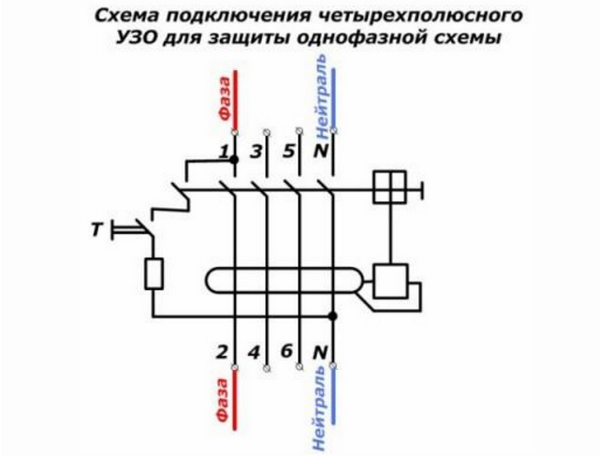

Подключение трехфазного устройства дифференциальной защиты

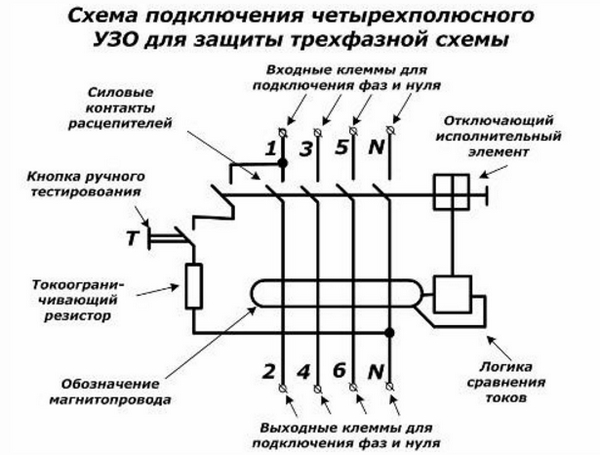

Монтаж трехфазных УЗО проводится по принципу, аналогичному однофазным решениям. В этом случае также важно соблюдение полярности фазных и нулевых проводников. Для того чтобы обеспечить это, входные цепи принято подключать к нечетным клеммам, а выходные – к четным. Устройства защиты подобного рода срабатывают, как только возникнет небаланс от создаваемых токами всех четырех токопроводов магнитных потоков.

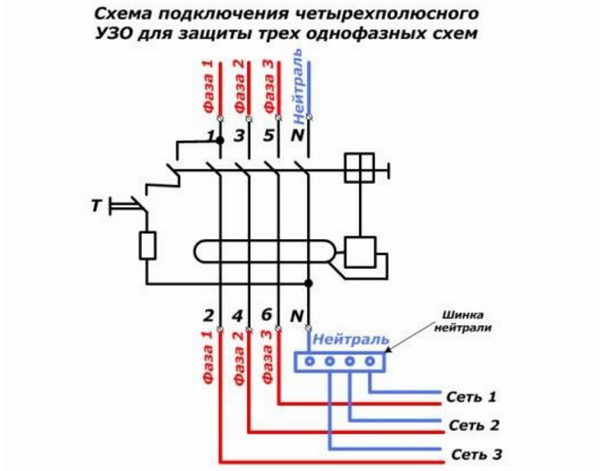

Трехфазное УЗО также может быть задействовано в трех однофазных сетях с общей нейтралью. Такое решение обеспечивает защиту одновременно трех однофазных электрических схем. Вся что требуется для реализации этого – выбор места установки с возможностью использования шины для подключения к выходу защиты нейтрали. Данная мера позволяет разделить ее одновременно по трем сетям.

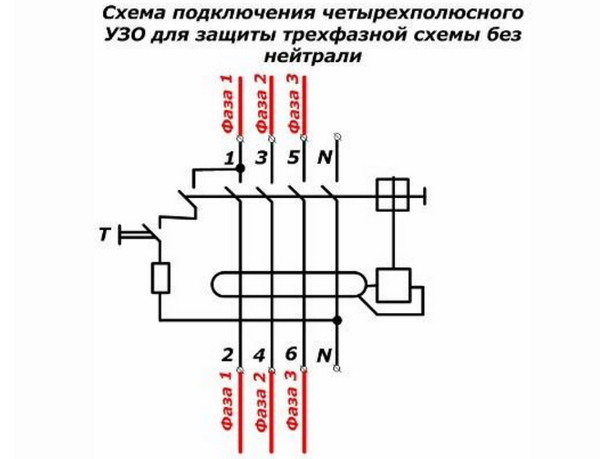

Подключение трехфазного УЗО к трехпроводной сети без нейтрали
Подобные схемы имеют место при организации защиты трехфазных двигателей без нейтрали. В этом случае отпадает необходимость в использовании нулевых клемм УЗО.
При таком подключении более предпочтительно использование защитного устройства электромагнитной конструкции, оснащенного механическими расцепителями. Связана данная рекомендация с тем, что работа статических моделей требует подачи напряжения на блок питания, который может подключаться между фазой и нулем.
Помимо прочего, из-за отсутствия нулевого потенциала становится недоступной функция периодического тестирования прибора на предмет исправности. Поэтому подключение в таком виде сопряжено с проведением доработок прибора.
Чем отличаются схемы подключения УЗО и дифавтоматов

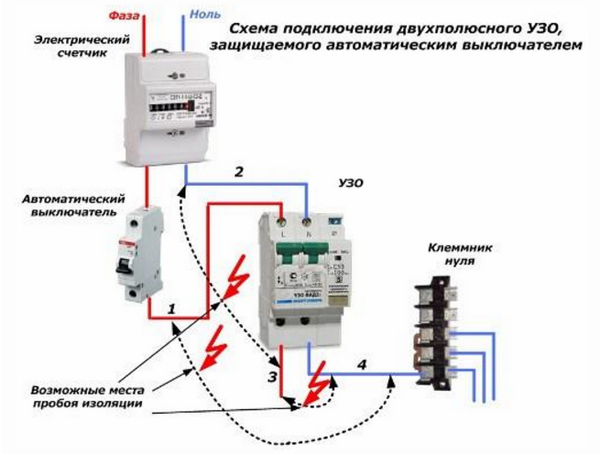

Как уже было отмечено выше, конструкция дифференциального устройства защиты лишена интегрированной защиты от токов коротких замыканий и перегрузки. Для того чтобы предотвратить выхода устройства из строя из-за короткого замыкания, следует принять соответствующие меры. Они заключаются в установке автоматического выключателя перед каждым УЗО.
Конструкция дифференциального автомата имеет встроенную защиту от КЗ и токов перегрузки, что является одним из факторов, увеличивающих стоимость устройств из этого разряда. При подключении дифавтомата отпадает необходимость в установке дополнительного автоматического выключателя.
В любом случае, УЗО и дифференциальный автомат способны долго и бесперебойно работать только в том случае, если их подключение выполнено правильно. Здесь необходимо учитывать конкретные условия схемы, а также требуется точное выставление уставок на срабатывание, что обеспечивает соответствующие защитные функции.
