Удобное решение для тех кто затрудняется с выбором автоматического выключателя, УЗО, не знает какой выбрать провод или кабель для электромонтажных работ в доме, квартире, офисе и др. Есть замечательная программа для этого и называется она соответственно - “Электрик”!
Кстати полезна она будет и опытным электрикам. например с ее помощью можно даже делать расчет выполненных работ. Подставляете свои расценки по видам электромонтажных работ, нажимаете кнопку - и готово!
Итак, подробнее о том как установить, пользоваться и что из себя представляет Программа Электрик!
{youtube}FutQwOPBrMM{/youtube}
Программа бесплатная, скачать ее можно на официальном сайте: httpss://rzd2001.narod.ru/ или вот ТУТ. Размер - 11,9 мегабайт.
Что можно сделать с помощью этой программы:
-рассчитать мощность по 1ф / 3ф току.
-рассчитать ток по 1ф / 3ф мощности.
-по заданному сечению и условиям прокладки определить ток и мощность.
-рассчитать потери напряжения
-рассчитать токи короткого замыкания
-определить диаметр провода,кабеля,шнура и спец-кабеля
-определить сечение провода,кабеля,шнура и спец-кабеля
-выбрать сечение провода,кабеля,шнура
-определить ток плавки материала проводника.
-определить сопротивление.
-определить нагрев.
-определить энергию электрической цепи.
-определить количество теплоты,выделяющейся в цепи(работа).
-рассчитать заземление,как одиночного так и контура.
-рассчитать промерзания грунта для работ по заземлению и прокладке кабелей
-выбрать автоматы защиты
-работа с прайсами формата Excel специальной программой CU_prs
и многое другое. Это только наверно пятая часть всего перечня!
Устанавливается она без проблем и очень просто. Скачиваем архив с программой, распаковываем его и кликаем два раза левой мышкой по файлу-приложению CUpro.exe .exe

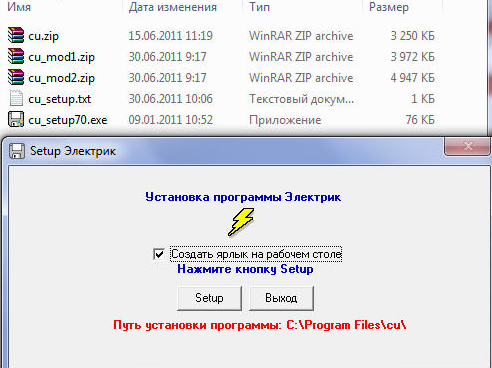

Выскакивает окошко где указан путь к папке куда будет установлена программа на вашем компьютере:
Далее предлагается поставить галочку если нужен ярлык на рабочем столе. Если нет - не ставим.
Выбираем и нажимаем кнопку Setup

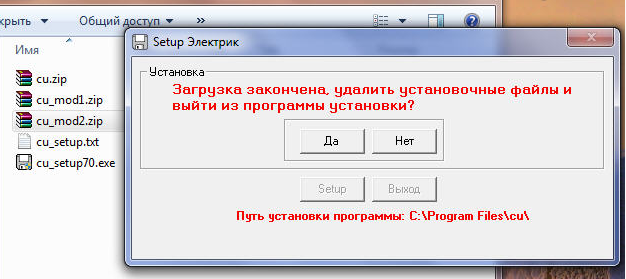

В следующем окошке указан путь к установленной программе, уведомляется что загрузка закончена. Если выберете “Да” на вопрос “Удалить установочные файлы” то эти файлы удалятся из той папки, куда вы разархивировали скачанный архив с программой.

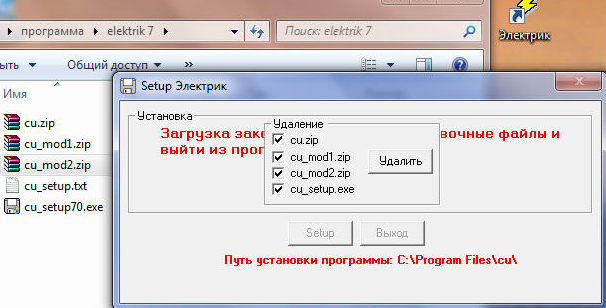

Если нажмете “Да”- в следующем окошке можно отметить какие файлы удалять а какие нет:

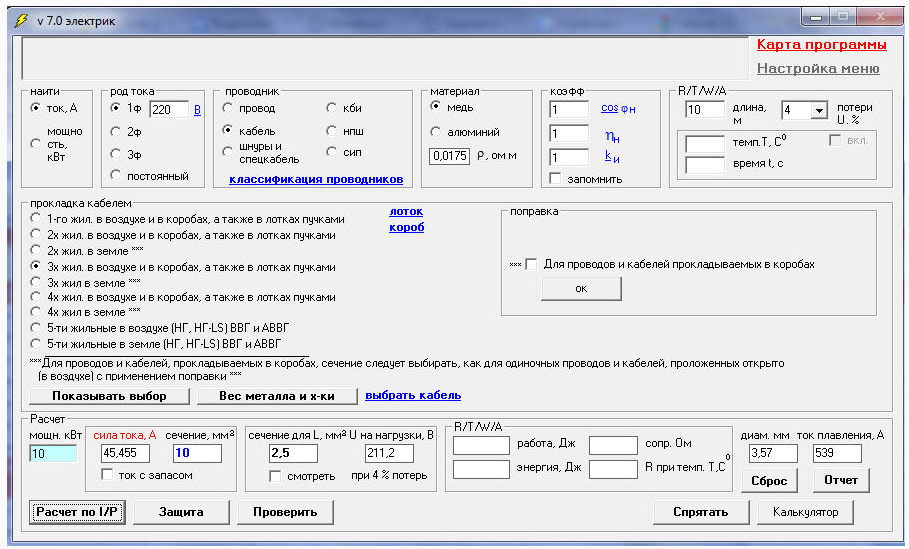

Все! программа установлена и можно пользоваться!

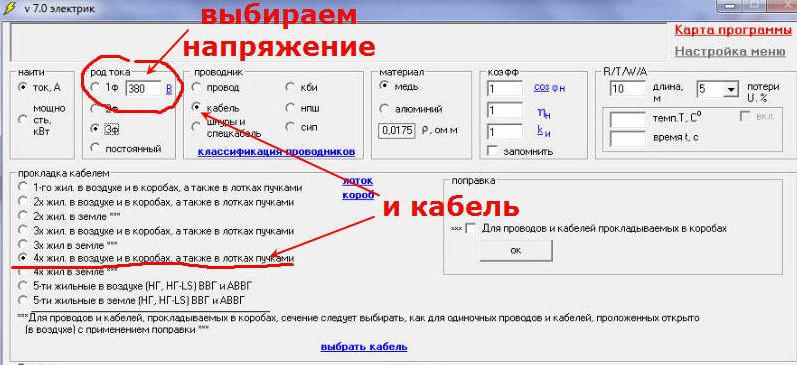

Для примера давайте выберем сечение жил кабеля для нагрузки мощностью 5 кВт при напряжении 380 В. В соответствующих пунктах указываем напряжение, тип проводника- кабель, способ прокладки- 4 жилы в коробах или по воздуху:

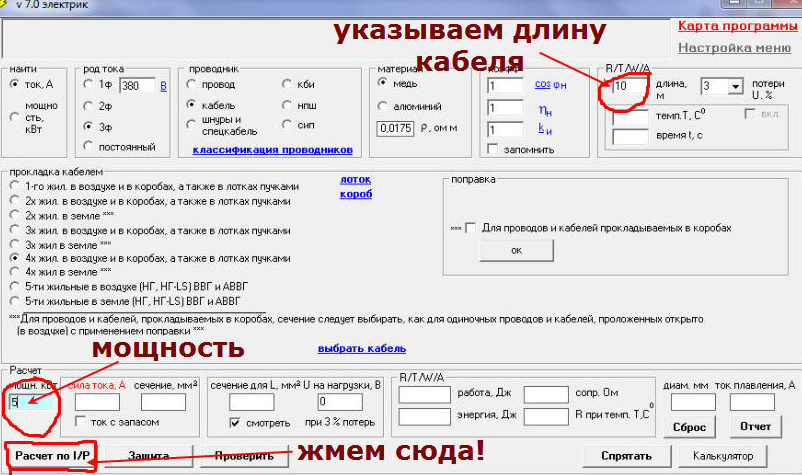

Далее указываем длину кабеля, мощность нагрузки и жмем на кнопку “Расчет по I/P”:

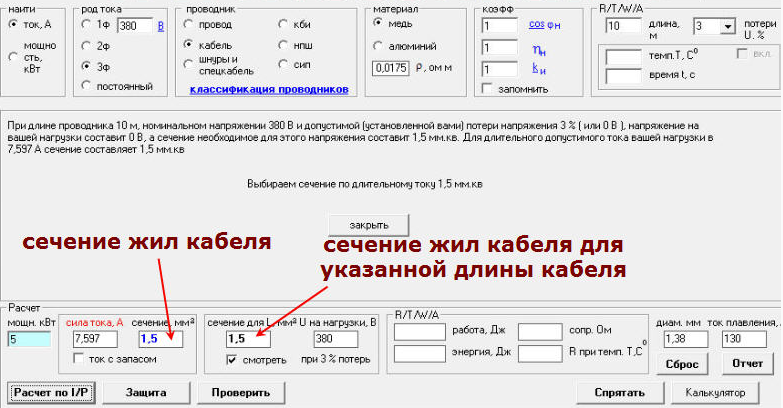

Все! Готово! Внизу таблицы показывается величина электрического тока, протекающего по каждой жиле кабеля при указанной мощности, далее - сечение жил кабеля.
Следующая цифра очень интересная - в графе “сечение для L, кв.мм” Это означает выбранное сечение проводника для указанной длины кабеля. Если указать длину побольше- например 100 метров то сечение уже будет 2,5 кв.мм.
Это потому, что для указанной допустимой потере напряжения в кабеле 3% из-за большой длины кабеля приходится увеличивать сечение.
Очень простая, функциональная удобная и информативная программа.
